Bakit mag-abala sa isang patch panel?

Ang Bottom Line: Bakit Mahalaga ang Patch Panel

Nakakaabala ka sa a panel ng patch ng network dahil ito ay gumaganap bilang kritikal na tulay sa pagitan ng matibay, permanenteng mga kable sa loob ng iyong mga dingding at ng mga aktibong electronics sa iyong server rack. Kung wala ito, nanganganib ka sa pisikal na pinsala sa iyong mga cable, dumaranas ng mga gulo ng "spaghetti" na mga wiring na ginagawang imposible ang pag-troubleshoot, at mawawalan ka ng kakayahang madaling i-configure ang iyong network. Binabago nito ang isang magulong bundle ng mga wire sa isang propesyonal, may label, at nasusukat na sistema na nagpoprotekta sa iyong pamumuhunan sa hardware.

Pagprotekta sa Imprastraktura mula sa Pisikal na Pagkapagod

Mga in-wall na Ethernet cable, partikular na mataas ang pagganap Cat6a mga linya, ay karaniwang gawa sa mga solidong konduktor na tanso. Bagama't mahusay para sa pagdadala ng mga signal sa malalayong distansya, ang solidong tanso ay malutong. Kung isaksak mo ang mga cable na ito nang direkta sa isang switch ng network, sa tuwing ililipat mo ang switch o mabangga ang isang cable, maaaring magkaroon ng mga micro-fracture ang tanso sa loob.

A panel ng patch ng network nilulutas ito sa pamamagitan ng pagbibigay ng "static na termination point." Ang mga in-wall na kable ay sinuntok pababa sa likod ng panel at hindi na muling gumagalaw. Pagkatapos ay gumamit ka ng nababaluktot, na-stranded na "mga patch cord" upang ikonekta ang panel sa iyong switch. Kung maputol ang isang patch cord, nagkakahalaga ito ng ilang dolyar upang palitan; kung masira ang cable sa loob ng iyong pader, haharap ka sa isang mahal at labor-intensive na muling paghila ng proyekto.

Pinapasimple ang Pagpapanatili at Pag-troubleshoot

Kapag nawalan ng koneksyon sa internet ang isang solong kwarto, isang bangungot ang paghahanap ng tamang wire sa isang bundle ng 24 o 48 magkaparehong asul na cable. Ang isang patch panel ay nagdudulot ng kaayusan sa kaguluhang ito sa pamamagitan ng standardized na pag-label at lohikal na pagpapangkat.

Mga Nadagdag sa Kahusayan sa Pamamahala ng Network

• I-clear ang Labeling: Karamihan sa mga panel ay may kasamang built-in na labeling strips kung saan maaari mong markahan ang "Kitchen," "Office A," o "CCTV North."
• Mabilis na Paghihiwalay ng Daan: Maaaring gumamit ang mga technician ng tone generator sa wall jack at agad na mahanap ang kaukulang port sa panel nang hindi inaalis sa pagkakasaksak ang buong network.
• Modular Flexibility: Sa pamamagitan ng paggamit ng panel na may keystone jacks , maaari mong ihalo at itugma ang iba't ibang uri ng mga koneksyon (Cat6, Fiber, Coax) sa iisang rack unit.

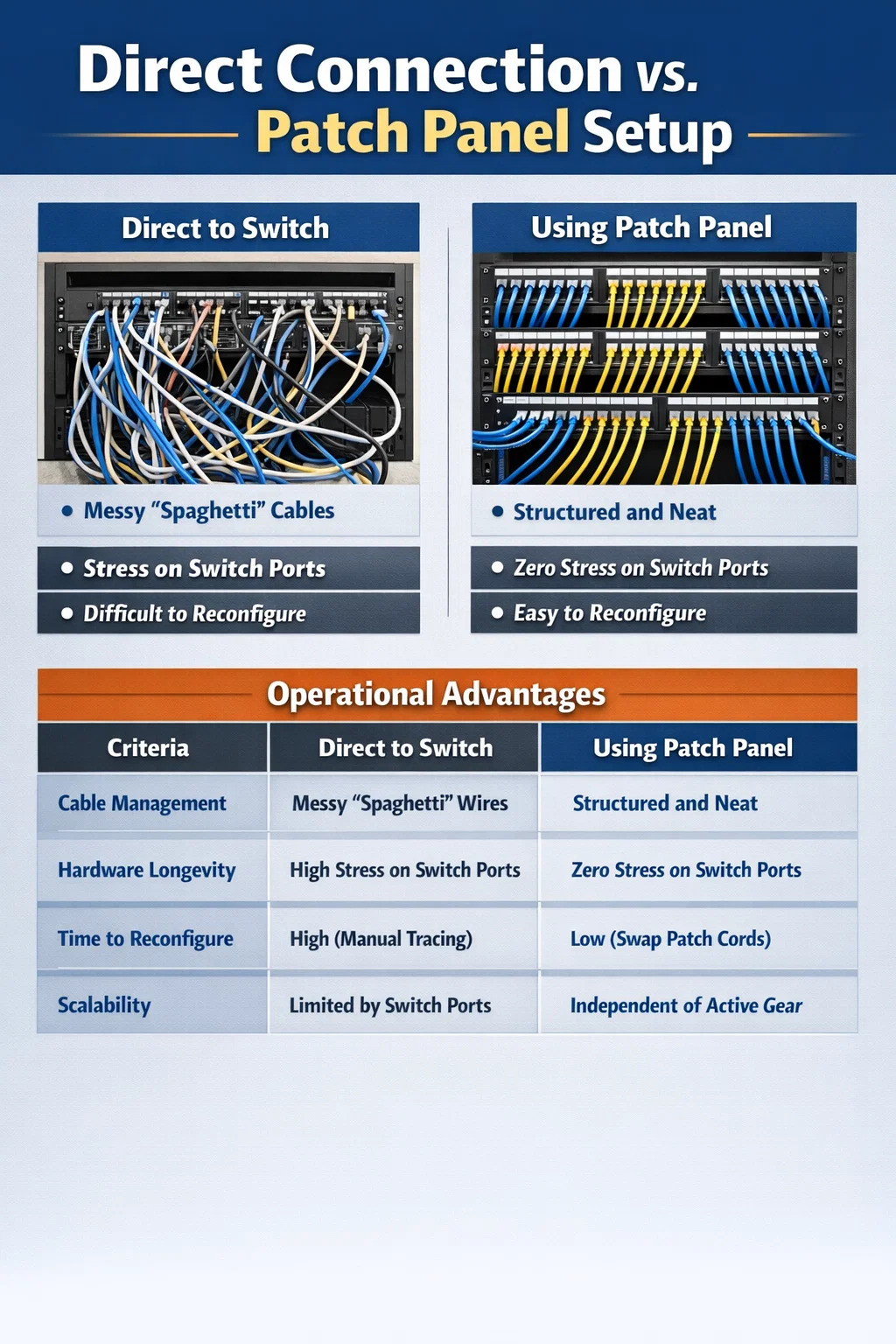

Paghahambing ng Direktang Koneksyon kumpara sa Patch Panel Setup

Para sa mga nagpapasya kung sulit ang dagdag na hardware, isaalang-alang ang mga sumusunod na pagkakaiba sa pagpapatakbo:

Future-Proofing at Upgradability

Ang teknolohiya ng network ay mabilis na umuunlad. Ngayon ay maaaring gumagamit ka ng 1Gbps switch, ngunit sa loob ng tatlong taon, maaaring gusto mong mag-upgrade sa isang 10Gbps PoE switch para sa high-end na Wi-Fi 7 access point. Kung ang iyong mga cable ay direktang nakakonekta sa lumang switch, ang pag-upgrade ay nagsasangkot ng pag-unplug ng lahat at panganib na masira ang cable.

Na may a panel ng patch ng network , ang iyong permanenteng imprastraktura ay nananatiling hindi nagalaw. Papalitan mo lang ang switch at isaksak ang mga bagong patch cord. Higit pa rito, isang modular panel gamit keystone jacks nagbibigay-daan sa iyo na mag-upgrade ng mga indibidwal na port. Halimbawa, maaari mong palitan ang isang copper jack ng fiber optic jack para sa isang partikular na workstation nang hindi pinapalitan ang buong panel.

Sa huli, ang "abala" ng pag-install ng patch panel ay nagbabayad para sa sarili nito sa unang pagkakataon na kailangan mong ilipat ang isang piraso ng kagamitan, tukuyin ang isang putol na linya, o i-upgrade ang bilis ng iyong network. Ito ang tanda ng isang propesyonal na pag-install na inuuna ang pagiging maaasahan kaysa sa mga shortcut.
