Ano ang dalawang uri ng mga patch panel?

Ang Dalawang Uri ng Patch Panel: Isang Direktang Sagot

Ang dalawang pangunahing uri ng mga patch panel ay wired (fixed) patch panel at modular (keystone) patch panel . Ang dalawang kategoryang ito ang bumubuo sa pundasyon ng structured na paglalagay ng kable sa halos bawat data center, server room, at komersyal na pag-install ng network. Ang pag-unawa sa pagkakaiba sa pagitan ng mga ito ay mahalaga bago bumili ng isang patch panel ng network o pagdidisenyo ng isang layout ng paglalagay ng kable, dahil ang maling pagpili ay maaaring lumikha ng hindi kinakailangang gastos, inflexibility, o mga isyu sa pagganap.

Ang isang wired patch panel ay may kasamang mga cable na natapos na sa likod ng panel sa pabrika. Ang isang modular patch panel, sa kabilang banda, ay ipinapadala bilang isang walang laman na frame na tumatanggap ng mga mapapalitang keystone jack, na nagpapahintulot sa installer na pumili ng mga uri ng connector, mga kategorya, at kahit na ihalo ang mga uri ng media sa loob ng isang panel. Parehong nagsisilbi ang parehong pangunahing function—pag-aayos at pagruruta ng mga koneksyon sa network—ngunit ginagawa nila ito sa magkaibang paraan at umaangkop sa iba't ibang senaryo ng deployment.

Mga Wired Patch Panel: Pre-Terminated at Handa nang I-deploy

Ang isang wired patch panel, kung minsan ay tinatawag na fixed o punch-down patch panel, ay may mga hulihan na port nito na tinapos na gamit ang 110-style na punch-down block o katulad na mga connector. Ang cable ay tumatakbo mula sa field—mga saksakan sa dingding, mga cable tray, mga kahon sa sahig—ay direktang itinutok pababa sa mga bloke na ito gamit ang isang punch-down tool. Ang harap ng panel ay naglalantad ng mga karaniwang RJ45 port kung saan ang mga maiikling patch cable ay nagkokonekta ng kagamitan sa iba pang bahagi ng network.

Ang ganitong uri ng network patch panel ay ang tradisyunal na workhorse ng structured na paglalagay ng kable. Ito ay malawak na magagamit sa 24-port at 48-port na mga configuration , at karamihan sa mga modelo ay sumasakop sa alinman sa 1U o 2U ng rack space. Ang mga karaniwang opsyon ay na-rate para sa pagganap ng Cat5e, Cat6, o Cat6A, na may mga panel ng Cat6A na kayang suportahan 10 Gigabit Ethernet sa mga distansyang hanggang 100 metro .

Mga Bentahe ng Wired Patch Panel

• Mas mababang upfront cost per port kumpara sa mga modular na alternatibo
• Pare-parehong kalidad ng pagwawakas sa antas ng pabrika sa lahat ng port
• Mas simpleng proseso ng pag-install para sa malakihang unipormeng deployment
• Napatunayang pagiging maaasahan sa mga kapaligiran na may libu-libong naka-install na port
• Malawak na kakayahang magamit mula sa mga vendor kabilang ang Panduit, Leviton, Belden, at CommScope

Mga Limitasyon ng Mga Wired Patch Panel

Ang pangunahing disbentaha ay ang inflexibility. Ang bawat port sa isang wired panel ay parehong uri ng connector. Kung kailangan mo ng halo ng mga Cat6 copper port kasama ng fiber o coax na mga koneksyon, hindi mo iyon makakamit sa loob ng isang wired panel. Bukod pa rito, kung ang isang port ay nasira, ang pagpapalit dito ay karaniwang nangangahulugan ng pagpapalit o muling pagwawakas sa buong panel o hindi bababa sa indibidwal na bloke na iyon. Para sa mga kapaligiran kung saan ang mga kinakailangan sa paglalagay ng kable ay madalas na nagbabago, ang katigasan na ito ay nagiging isang tunay na problema sa pagpapatakbo.

Ang mga wired patch panel ay pinakaangkop sa malalaking pag-deploy ng opisina, mga network ng paaralan, at mga pang-industriyang kapaligiran kung saan daan-daang magkaparehong tanso na tumatakbo kailangang wakasan nang mabilis at matipid. Ang isang tipikal na 48-port na Cat6 wired panel ay maaaring nagkakahalaga ng kasing liit ng $30–$80, na ginagawa itong kaakit-akit para sa mga proyektong sensitibo sa badyet.

Mga Modular Patch Panel: Flexible at Handa sa Hinaharap

Ang modular patch panel ay isang walang laman na chassis, karaniwang inaalok sa 12, 24, o 48-port na mga frame, na idinisenyo upang tanggapin ang mga indibidwal na keystone jack. Ang bawat slot sa frame ay maaaring maglaman ng ibang uri ng jack—Cat5e, Cat6, Cat6A, fiber LC, fiber SC, coaxial F-type, o kahit USB o HDMI keystone modules. Ginagawa nitong ang modular network patch panel ang pinaka-versatile na opsyon na magagamit sa structured na paglalagay ng kable ngayon.

Kasama sa pag-install ang pag-snap ng napiling keystone jacks sa panel frame, pagkatapos ay isa-isang tapusin ang bawat jack. Ang mga jack mismo ay maaaring punch down, tool-free, o pre-terminated depende sa jack model na napili. Kapag na-install, ang harap na mukha ng bawat jack ay nagpapakita ng naaangkop na interface ng port sa user.

Mga Bentahe ng Modular Patch Panel

• Ganap na kakayahang umangkop upang paghaluin ang mga uri ng connector sa loob ng isang panel
• Madaling pag-aayos sa antas ng port: magpalit ng isang nasirang keystone jack nang hindi pinapalitan ang buong panel
• Scalability—magsimula sa isang panel na bahagyang napuno at magdagdag ng mga port habang lumalaki ang mga pangangailangan
• Sinusuportahan ang mga pag-upgrade sa hinaharap sa pamamagitan ng pagpapalit ng mga keystone module sa mga kategoryang mas mataas ang rating
• Tamang-tama para sa mga data center, AV installation, at multi-media environment

Mga Limitasyon ng Modular Patch Panel

Ang mga modular panel ay nagdadala ng mas mataas na gastos sa bawat port. Ang de-kalidad na 24-port modular keystone panel frame lamang ay maaaring nagkakahalaga ng $20–$50, at ang bawat indibidwal na Cat6A keystone jack ay maaaring magdagdag ng isa pang $5–$15 bawat port. Para sa isang ganap na napunong 48-port na Cat6A modular panel, maaaring umabot ang kabuuang halaga ng bahagi $300–$600 o higit pa , kumpara sa wala pang $100 para sa katumbas na wired panel. Ang oras ng paggawa ay mas mataas din, dahil ang bawat jack ay dapat na isa-isang wakasan at i-snap sa lugar.

Ang pagkakapare-pareho ng pagganap ay nakasalalay din sa kalidad ng mga indibidwal na keystone jack na napili. Ang paghahalo ng mababang kalidad na mga third-party na jack sa isang branded na panel frame ay maaaring makabuo ng hindi pare-parehong mga sukat ng crosstalk at pagkawala ng insertion, na posibleng mabigo sa mga pagsubok sa certification ng channel. Palaging gumamit ng mga jack at frame mula sa nasubok at sertipikadong sistema ng parehong tagagawa hangga't maaari.

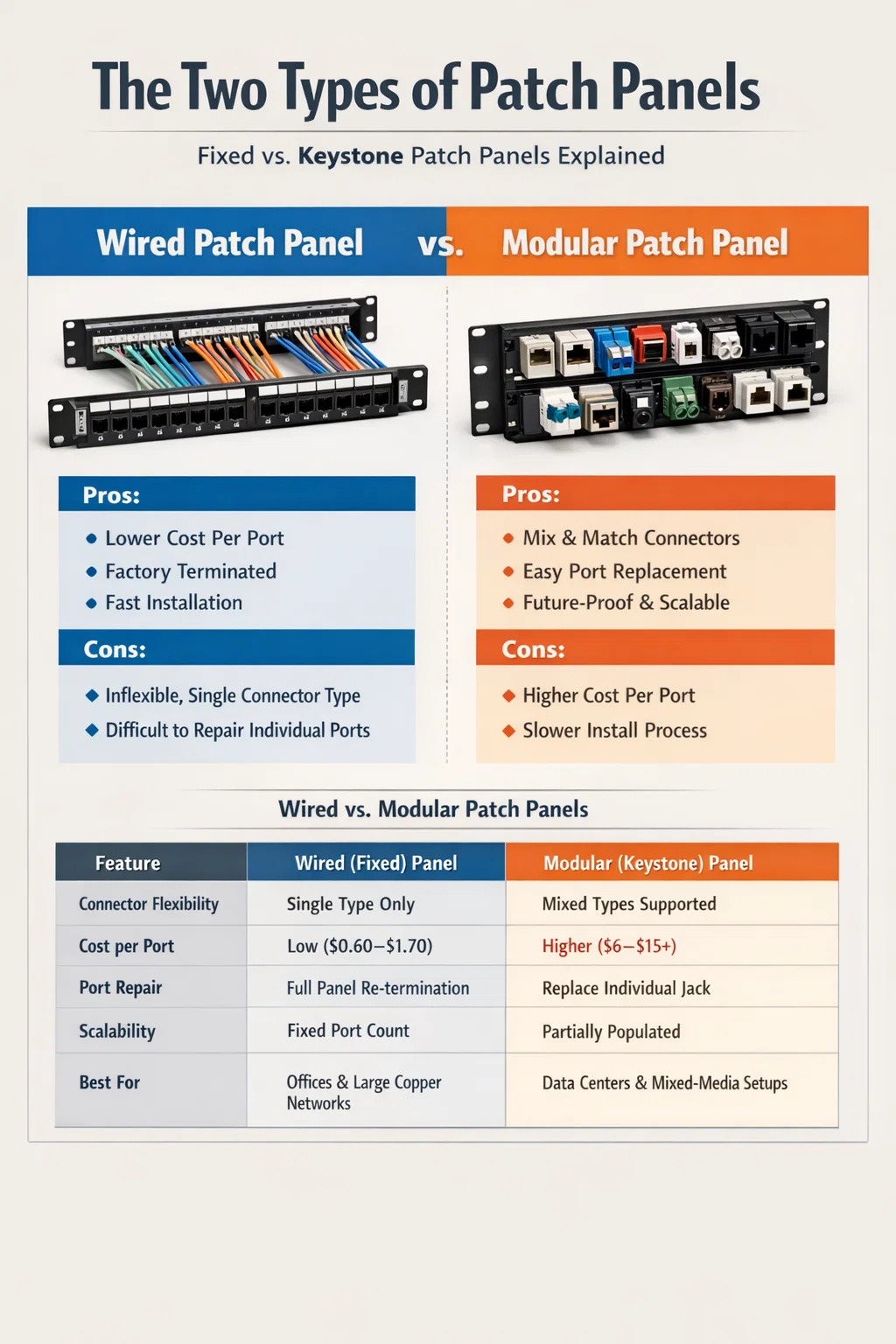

Magkatabing Paghahambing: Mga Wired vs. Modular Patch Panel

Ang talahanayan sa ibaba ay nagbubuod sa mga pangunahing pagkakaiba upang matulungan kang magpasya kung aling uri ng network patch panel ang nababagay sa iyong mga kinakailangan sa proyekto.

Paano Piliin ang Tama Panel ng Patch ng Network para sa Iyong Proyekto

Ang pagpili sa pagitan ng wired at modular network patch panel ay bumaba sa apat na praktikal na salik: badyet, iba't ibang media, inaasahang paglago, at mga inaasahan sa pagpapanatili. Walang pangkalahatang superior na opsyon—ang parehong uri ay matagumpay na na-deploy sa mga propesyonal na pag-install araw-araw.

Mga Proyektong Batay sa Badyet

Kung ang proyekto ay nagsasangkot ng pagwawakas 100 o higit pang copper run ng parehong kategorya at cost control is a priority, wired patch panels deliver better value. A school network deploying 200 Cat6 drops across 8 panels will save $1,000–$2,000 in parts alone by choosing wired over modular. That savings can be redirected to managed switches, better cable, or additional access points.

Mixed-Media at Data Center Environment

Karaniwang pinagsasama ng mga data center ang tansong Ethernet, fiber uplink, at minsan ay mga coaxial o audio na koneksyon sa iisang rack. Pinangangasiwaan ng modular network patch panel ang lahat ng ito sa iisang 1U frame, pinapanatiling maayos ang rack at binabawasan ang bilang ng mga panel na kailangan. Maraming mga enterprise data center ang nag-standardize sa mga modular panel partikular na dahil maaari nilang i-upgrade ang mga indibidwal na fiber port mula 1G LC hanggang 10G LC o 25G LC sa pamamagitan lamang ng pagpapalit ng keystone modules, nang hindi muling pinapatakbo ang mga cable o pinapalitan ang buong panel.

Pagpapanatili at Pangmatagalang Serbisyo

Sa mga environment na may mataas na port churn—mga co-working space, hotel business center, event venue—ang mga indibidwal na keystone jack ay kumukuha ng pisikal na pang-aabuso mula sa paulit-ulit na plug-in at plug-out cycle. Ang isang modular panel ay nagbibigay-daan sa isang technician na palitan ang isang pagod na jack sa loob ng wala pang dalawang minuto, sa halaga ng mga bahagi na $5–$10, nang hindi nakakagambala sa anumang iba pang koneksyon. Ang parehong pag-aayos sa isang wired panel ay nangangailangan ng muling pagsuntok sa isang bloke o pagpapalit ng buong panel assembly, na maaaring mangahulugan 30–60 minuto ng downtime bawat insidente.

Pagpapatunay sa Hinaharap at Mga Pag-upgrade sa Teknolohiya

Ang mga pamantayan sa network ay nagbabago. Ang Cat6A ay ngayon ang inirerekomendang minimum para sa mga bagong komersyal na pag-install sa bawat TIA-568.2-D, at ang 10GBase-T ay lalong karaniwan kahit sa mga kapaligiran ng SMB. Kung nag-deploy ka ng wired na panel ng Cat6 ngayon at kailangan ng pagganap ng Cat6A sa loob ng tatlong taon, papalitan mo ang buong panel. Sa isang modular panel, pinapalitan mo ang mga keystone jack habang pinapanatili ang frame. Ang pagkakaibang iyon ay hindi gaanong mahalaga sa isang 24-port na closet ngunit nagiging makabuluhan sa kabuuan ng isang 10-rack data center na may 480 port .

Higit pa sa Dalawang Pangunahing Uri: Angled, Shielded, at Blank Patch Panel

Habang ang wired at modular ay ang dalawang pangunahing kategorya, ang parehong mga uri ay may mga espesyal na variant na tumutugon sa mga partikular na kinakailangan sa pag-install.

Angled Patch Panel

Ang mga angled na patch panel ay ikiling ang mga port sa harap sa 45 degrees, na nagruruta ng mga patch cable sa gilid sa halip na dumiretso sa harap ng rack. Ito ay kapansin-pansing binabawasan ang bend radius stress sa mga patch cable at pinananatiling mas malinis ang mga high-density na rack. Available ang mga angled panel sa parehong wired at modular na mga format at karaniwang ginagamit sa top-of-rack switching arrangement kung saan ang pamamahala ng cable ay kritikal. Ang ilang mga disenyo ay anggulo lamang sa ilalim na hilera ng mga port, na lumilikha ng hybrid na flat/angled na layout para sa maximum na density.

Mga Shielded (STP) na Patch Panel

Sa mga kapaligirang may malaking electromagnetic interference—mga manufacturing floor, broadcast facility, medical imaging room—kailangan ng shielded twisted pair (STP) cabling ng shielded patch panel upang mapanatili ang pagpapatuloy ng cable shield sa buong link. Kasama sa shielded network patch panel ang mga metallic port housing at isang grounding bar na nagbubuklod sa ground path ng rack. Ang paggamit ng unshielded panel na may STP cable ay nakakasira sa shield sa panel, na natalo ng buo ang layunin nito. Available ang mga shielded panel sa parehong mga wired at modular na uri, bagama't nagdadala ang mga ito ng cost premium na humigit-kumulang 30–50% sa mga katumbas na modelong walang kalasag .

Mga Blangkong Patch Panel

Ang mga blangkong patch panel ay walang mga port. Ginagamit lamang ang mga ito para sa pamamahala ng rack—pagpupuno sa mga bakanteng espasyo ng 1U upang mapabuti ang daloy ng hangin, harangan ang alikabok, o magbigay ng may label na ibabaw para sa dokumentasyon. Bagama't hindi isang functional na bahagi ng pamamahagi ng data, ang mga blangkong panel ay isang propesyonal na pagtatapos sa anumang maayos na rack at binanggit dito dahil madalas silang pinagsama-sama sa mga functional na patch panel sa mga katalogo ng vendor at maaaring magdulot ng kalituhan para sa mga unang bumibili.

Port Density, Rack Units, at Cable Management Consideration

Ang parehong mga uri ng mga patch panel ay dapat na masuri hindi lamang sa pamamagitan ng uri ng connector ngunit sa pamamagitan ng kung paano sila magkasya sa pangkalahatang layout ng rack. Nagbibigay ang isang karaniwang 19-pulgadang EIA rack 42U ng magagamit na espasyo . Ang mahinang pagpili ng panel ay maaaring mag-aksaya ng mga unit ng rack, lumikha ng mga bangungot sa pamamahala ng cable, at gawing masakit ang pag-troubleshoot.

Ang isang 48-port 1U wired patch panel ay nakakabit ng mga port nang mahigpit at nag-iiwan ng maliit na pahalang na espasyo para sa mga clip ng pamamahala ng cable. Ipinapares ng maraming installer ang bawat 48-port panel na may 1U horizontal cable manager na direkta sa ibaba nito, na nagsasakripisyo ng 2U bawat panel ngunit kapansin-pansing pinapabuti ang pangmatagalang pagpapanatili. Ang isang 24-port na panel sa 1U ay nagbibigay ng higit pang pahalang na silid sa paghinga sa pagitan ng mga port, na ginagawang mas madali ang pag-label at pag-trace ng mga indibidwal na cable nang hindi nakakagambala sa mga katabing koneksyon.

Para sa mga modular panel, ang dagdag na lalim na kinakailangan ng ilang keystone jack na disenyo ay dapat ma-verify laban sa rear clearance ng rack. Ang ilang keystone ng Cat6A ay umaabot ng 2–3 pulgada sa likod ng panel face, at sa mababaw na lalim na wall-mount na mga enclosure na may lalim lang na 12–14 pulgada, maaari nitong gawing imposible ang pag-install nang walang maingat na paunang pagpaplano.

Mga Kasanayan sa Pag-label at Dokumentasyon

Anuman ang uri ng panel, ang wastong pag-label ay kasinghalaga ng mismong hardware. Ang pinakamahuhusay na kasanayan sa industriya ay nangangailangan ng bawat port na lagyan ng label na may natatanging identifier na nagmamapa sa isang cable schedule na nagdodokumento sa pinanggalingan, destinasyon, kategorya ng cable, petsa ng pag-install, at sanggunian ng resulta ng pagsubok. Karamihan sa mga de-kalidad na patch panel ay may kasamang label strip channel sa ibaba o sa itaas ng mga port. Ang paggamit ng Brady, HellermannTyton, o mga katulad na sistema ng pag-label na may heat-shrink o self-laminating na mga label ay nagpapanatili ng mga identifier na nababasa para sa 10 taon kahit na sa maalikabok o mahalumigmig na kapaligiran.

Pinakamahuhusay na Kasanayan sa Pag-install para sa Parehong Uri ng Panel

Anuman ang uri ng network patch panel ang pipiliin mo, tinitiyak ng isang hanay ng mga pare-parehong gawi sa pag-install ang pagganap ng channel na nakakatugon o lumalampas sa na-rate na mga detalye.

• Panatilihin ang pair twist sa loob ng 13mm ng termination point upang mabawasan ang crosstalk, lalo na sa mga pag-install ng Cat6A.
• Mag-iwan ng hindi bababa sa 12 pulgada ng service loop sa likod ng panel upang payagan ang muling pagwawakas nang hindi kumukuha ng bagong cable.
• Huwag kailanman lalampas sa pinakamababang radius ng bend ng cable—karaniwang 4x ang diameter ng cable para sa unshielded at 8x para sa shielded.
• Gumamit ng naka-calibrate na punch-down tool na nakatakda sa tamang antas ng epekto para sa uri ng block (110 vs. Krone).
• Subukan ang bawat channel gamit ang isang certified field tester (Fluke DSX, IDEAL SignalTEK, o katumbas) sa mga pamantayan ng TIA-568 o ISO/IEC 11801 bago mag-sign off sa pag-install.
• Mag-imbak ng mga ulat ng pagsubok sa elektronikong paraan at i-link ang mga ito sa iskedyul ng cable para sa bawat port sa system.
• Kapag gumagamit ng mga modular panel, kumpirmahin na ang keystone jack at panel frame ay mula sa parehong nasubok na sistema upang maprotektahan ang anumang warranty o certification ng manufacturer.

Ang pagsunod sa mga hakbang na ito ay binabago ang isang patch panel mula sa isang simpleng pagbili ng hardware tungo sa isang maayos na dokumentado, sertipikadong bahagi ng imprastraktura na sumusuporta sa network nang mapagkakatiwalaan para sa 15–25 taon —ang karaniwang lifecycle ng isang structured na sistema ng paglalagay ng kable na naka-install sa kasalukuyang mga pamantayan.

Mga Karaniwang Pagkakamali Kapag Pumipili ng Patch Panel

Kahit na ang mga may karanasang installer ay paminsan-minsan ay gumagawa ng mga error sa pagpili na nagdudulot ng mga problema buwan o taon pagkatapos ng unang pag-deploy. Ang mga sumusunod ay ang pinakakaraniwan at pinaka-maiiwasan.

Hindi tumutugma sa Kategorya ng Panel sa Kategorya ng Cable

Ang pag-install ng Cat6A cable at pagwawakas nito sa isang panel na may rating na Cat6 ay naglilimita sa channel sa pagganap ng Cat6. Tinutukoy ng pinakamahina na bahagi sa channel ang na-rate na pagganap ng buong link. Kung nagpapatakbo ka ng Cat6A upang suportahan ang 10GBase-T o 25GBase-T, ang bawat bahagi—cable, patch panel, keystone jack, at patch cord—ay dapat na may rating na Cat6A.

Hindi pinapansin ang Rear Cable Management

Ang likod ng isang 48-port panel na maraming tao ay maaaring maglaman ng 48 indibidwal na cable run. Kung walang wastong mga gabay sa pamamahala ng cable sa likuran, mga J-hook, o mga cable spool, ang mga pagtakbo na iyon ay nagiging isang gusot na masa na nagpapahirap sa hinaharap na pagdaragdag, paglipat, at pagbabago (MACs) at pinatataas ang panganib ng aksidenteng pagkasira ng cable sa panahon ng walang kaugnayang maintenance work.

Pagbili ng Non-System Components para Makatipid

Ang paggamit ng Panduit panel frame na may mga off-brand na keystone jack, o paghahalo ng mga patch panel ng Cat6 sa Cat6A cable mula sa ibang manufacturer, ay sumisira sa nasubok na warranty ng system. Ang mga tagagawa gaya ng Panduit, Leviton, Belden, CommScope, at Legrand ay nagpapatunay ng kanilang mga bahagi bilang mga system, at ang sertipikasyon ay may bisa lamang kapag ang mga bahagi mula sa parehong pamilya ay ginagamit nang magkasama. Paghahalo ng mga tatak para makatipid $2–$5 bawat port maaaring magpawalang-bisa ng 25-taong system warranty na mas malaki ang halaga kaysa sa matitipid.

Minamaliit ang Mga Kinakailangan sa Bilang ng Port

Ang isang karaniwang tuntunin ng hinlalaki sa disenyo ng komersyal na paglalagay ng kable ay magplano para sa 20–30% higit pang mga port kaysa sa kasalukuyang kinakailangan . Lumalaki ang mga organisasyon, dumarami ang mga workstation, at dumarami ang mga IoT device. Kapag naubusan ng mga patch panel port, pinipilit ang alinman sa isang bagong pag-install ng panel sa mid-rack o isang buong muling disenyo—na pareho ay mas nakakagambala at mahal kaysa sa simpleng pag-install ng mas malaking panel o karagdagang mga panel mula sa simula.
