Ano ang pagkakaiba sa pagitan ng patch panel at Poe switch?

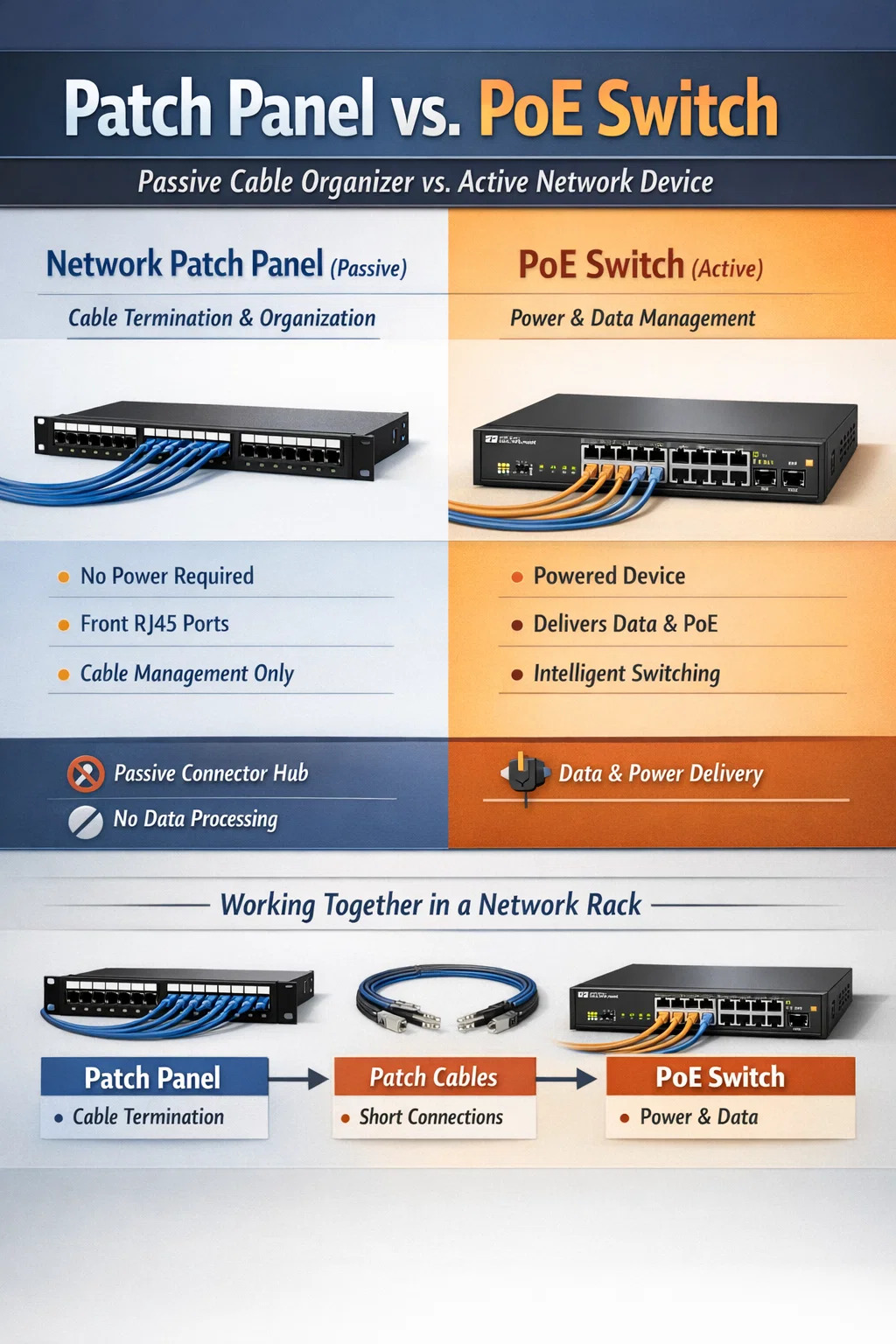

Direktang Paghahambing: Patch Panel kumpara sa PoE Switch

Ang pangunahing pagkakaiba ay nakasalalay sa kanilang pangunahing katangian: a panel ng patch ng network ay isang passive hardware component na ginagamit para sa cable organization at termination, samantalang a PoE switch ay isang aktibong elektronikong aparato na namamahala sa trapiko ng data at naghahatid ng kuryente sa mga Ethernet cable. Ang isang patch panel ay hindi nangangailangan ng kuryente at hindi maaaring magproseso ng data; ang PoE switch ay nangangailangan ng pinagmumulan ng kuryente at nagsisilbing "utak" ng lokal na network.

Sa isang propesyonal na pag-install, ang dalawang ito ay hindi mga kakumpitensya ngunit mga kasosyo. Ang patch panel ay nagbibigay ng isang static na landing point para sa lahat ng mga wire ng gusali, at ang PoE switch ay nagbibigay ng koneksyon at kapangyarihan na kailangan upang gawing functional ang mga wire na iyon para sa mga device tulad ng mga IP camera, VoIP phone, at wireless access point.

Pagtukoy sa Panel ng Patch ng Network

A panel ng patch ng network nagsisilbing central nervous system para sa pisikal na paglalagay ng kable. Ito ay mahalagang tulay sa pagitan ng mahabang paglalagay ng paglalagay ng kable na nakatago sa loob ng mga pader at ng kagamitan sa networking na nakaupo sa isang rack.

Structural Integrity at Organisasyon

Karaniwan, ang isang patch panel ay nagtatampok ng isang nakaharap na hilera ng mga RJ45 port at isang likurang bahagi kung saan ang mga bulk cable ay "pinutok" o konektado sa pamamagitan ng keystone jacks . Dahil passive ang patch panel, hindi ito nag-aalok ng signal amplification o pamamahala ng data. Ang tanging layunin nito ay panatilihing organisado at may label ang mga cable, na pumipigil sa kaguluhan ng mga gusot na wire.

• Pinipigilan ang pagkasira sa mga mamahaling switch port sa pamamagitan ng pagbibigay ng isang sakripisyong interface para sa madalas na pagsasaksak at pag-unplug.
• Sinusuportahan ang iba't ibang kategorya ng cable kabilang ang Cat5e, Cat6, at Cat6a .
• Nagbibigay-daan para sa madaling pag-troubleshoot sa pamamagitan ng malinaw na pagmamapa kung aling port ang humahantong sa kung aling partikular na silid sa isang gusali.

Pag-unawa sa PoE Switch

Ang Power over Ethernet (PoE) switch ay isang sopistikadong piraso ng networking gear. Hindi tulad ng isang karaniwang switch, mayroon itong built-in na circuitry upang mag-inject ng DC power sa mga twisted pairs ng isang Ethernet cable sa tabi ng signal ng data.

Aktibong Pamamahala ng Data at Power

Ang PoE switch ay isang "aktibo" na aparato. Tinutukoy nito kung ang isang nakakonektang device ay "PoE-compatible" bago magpadala ng power, na tinitiyak na ang mga non-PoE na device tulad ng karaniwang laptop ay hindi masisira ng electrical current. Pinamamahalaan nito ang layer ng link ng data ng network, tinitiyak na maabot ng mga packet ang tamang MAC address.

• Tinatanggal ang pangangailangan para sa mga lokal na saksakan ng kuryente sa lokasyon ng device (hal., isang camera sa kisame).
• Sinusuportahan ang iba't ibang pamantayan ng kapangyarihan tulad ng 802.3af (hanggang 15.4W) at 802.3at (PoE, hanggang 30W).
• Ang mga pinamamahalaang bersyon ay nagbibigay-daan sa mga administrator na malayuang mag-reboot ng mga device sa pamamagitan ng pag-toggle sa power sa mga partikular na port.

Mga Pangunahing Teknikal na Pagkakaiba

Para mas mailarawan kung bakit magkaiba ang dalawang bahaging ito, sumangguni sa mga teknikal na detalye sa ibaba na nagha-highlight sa magkaibang mga tungkulin sa loob ng isang network rack.

Ang Collaborative na Proseso ng Pag-install

Sa isang real-world na senaryo, gagamitin mo ang dalawa upang bumuo ng maaasahang network. Ang proseso ay karaniwang sumusunod sa workflow na ito:

1. Ang mga bulk Ethernet cable ay kinukuha mula sa iba't ibang silid patungo sa isang central server rack.
2. Ang mga kable na ito ay tinapos sa likod ng a panel ng patch ng network gamit keystone jacks .
3. Ang mga maiikling patch cable ay ginagamit upang ikonekta ang mga front port ng patch panel sa mga port sa PoE switch .
4. Ang PoE switch ay konektado sa pangunahing router upang magbigay ng internet access sa lahat ng downstream na aparato.

Sa pamamagitan ng paghihiwalay ng permanenteng mga wiring (patch panel) mula sa aktibong networking (switch), lumikha ka ng isang sistema na madaling i-upgrade. Kung kailangan mo ng higit na bilis, palitan mo lang ang switch nang hindi hinahawakan ang kumplikadong mga kable sa loob ng mga dingding.

Pangwakas na Pagsasaalang-alang para sa Pagpili

Kung iniisip mo kung alin ang kailangan mo, ang sagot ay karaniwang "pareho" para sa anumang bagay na lampas sa isang maliit na setup sa bahay. Ang switch ng PoE ay nagbibigay ng kapangyarihan at lohika, ngunit walang a panel ng patch ng network , ang iyong pag-install ay kulang sa pisikal na katatagan at organisasyong kinakailangan para sa pangmatagalang pagpapanatili at pagiging maaasahan.
