Kailangan Ko ba ng Switch Kung Mayroon Akong Patch Panel?

Ang Maikling Sagot: Oo, Kailangan Mo Pa rin ng Switch

Ang isang patch panel at isang switch ng network ay hindi mapapalitan — nagsisilbi ang mga ito sa ganap na magkakaibang layunin, at kailangan mo pareho para sa gumaganang wired network. A panel ng patch ng network ay isang passive device: inaayos at tinatapos nito ang mga cable run mula sa paligid ng iyong tahanan o gusali sa isang sentral na lokasyon. Hindi ito nagruruta ng trapiko, nagtatalaga ng mga IP address, o nagbibigay ng anumang aktibong pagpapagana ng network kahit ano pa man. Ang switch, sa kabilang banda, ay isang aktibong device na aktwal na naglilipat ng data sa pagitan ng mga konektadong device.

Mag-isip ng isang patch panel tulad ng switchboard ng operator ng telepono mula sa isang lumang pelikula — hawak nito ang lahat ng koneksyon nang maayos sa isang lugar, ngunit walang mangyayari hanggang sa aktwal na kumonekta ng isang tao (ang switch) ang mga tawag. Kung walang switch sa ibaba ng agos, ang iyong patch panel ay isang mamahaling cable organizer lamang. Ang mga device na nakasaksak sa mga port sa patch panel ay walang koneksyon sa network.

Ang karaniwang setup sa halos lahat ng wired installation ay ganito: ang structured na paglalagay ng kable ay tumatakbo mula sa mga saksakan sa dingding sa buong gusali pabalik sa isang central rack o closet, kung saan ang bawat cable ay nagtatapos sa likod ng patch panel. Ang mga maiikling patch cable sa harap ng panel pagkatapos ay ikonekta ang mga indibidwal na port sa mga kaukulang port sa isang switch ng network. Pinag-uugnay ng switch ang lahat at nagkokonekta sa upstream sa iyong router o gateway ng ISP.

Ang Talagang Ginagawa ng Patch Panel

A panel ng patch ng network ay isang punto ng pagwawakas — wala nang hihigit pa, walang kulang. Sa pagsasagawa, sinusuntok ng mga installer ang mga indibidwal na conductor mula sa bawat Cat5e, Cat6, o Cat6A cable papunta sa likod ng panel gamit ang punch-down tool. Lumilikha ito ng permanenteng, solidong koneksyon sa pagitan ng bawat mahabang pagtakbo ng cable at port ng panel. Ang harap ng panel ay nagpapakita ng RJ45 jacks, na tumatanggap ng mga karaniwang patch cable.

Ang halaga ng isang patch panel ay halos lahat ay tungkol sa organisasyon at flexibility. Kung wala ito, magkakaroon ka ng dose-dosenang cable run na nakabitin sa iyong equipment rack o closet, bawat isa ay kailangang may sapat na haba upang direktang makarating sa iyong switch. Sa tuwing gusto mong italaga kung aling kwarto ang kumokonekta sa kung saang VLAN o sa aling switch port, ililipat mo ang malalaki at matigas na permanenteng cable. Gamit ang isang patch panel, ang mga permanenteng run ay mananatiling permanente sa lugar, at magpapalit ka lang ng maikli, nababaluktot na mga patch cable sa harap.

Walang signal amplification, walang data processing, at walang intelligence sa loob ng passive patch panel. Sa elektrisidad, ito ay mahalagang hanay lamang ng mga konektor. Ang signal na pumapasok sa port 12 sa likod ay lumalabas sa port 12 sa harap, ganap na hindi nagbabago. Ito ang dahilan kung bakit ang mga patch panel ay tinatawag minsan na "pipi" na mga panel — at ito rin ang dahilan kung bakit ang mga ito ay lubhang maaasahan. Halos walang mabibigo.

Mga Karaniwang Uri ng Patch Panel

• Mga patch panel ng Cat5e: Suportahan ang hanggang 1 Gbps, na angkop para sa mga mas lumang installation o budget build kung saan hindi kailangan ang 10G.
• Mga patch panel ng Cat6: Suportahan ang 1 Gbps na mapagkakatiwalaan sa buong haba at hanggang 10 Gbps sa mga maikling pagtakbo (hanggang sa mga 55 metro). Ang pinakakaraniwang pagpipilian ngayon.
• Mga patch panel ng Cat6A: Suportahan ang 10 Gbps sa buong 100-meter run. Mas malaki, mas mahal, at ginagamit sa mga komersyal na kapaligiran o mga pag-setup ng tahanan na hindi tinatablan sa hinaharap.
• Keystone patch panel: Gumamit ng mga naaalis na keystone jack, na nag-aalok ng flexibility upang paghaluin ang iba't ibang uri ng cable o pamantayan sa isang panel.
• Feed-through na patch panel: Magkaroon ng female-to-female couplers sa magkabilang panig, kapaki-pakinabang kapag kailangan mong ikonekta ang dalawang cable run nang magkasama nang walang switch.

Ang mga karaniwang patch panel ay naka-mount sa isang 19-inch na equipment rack at kumokonsumo ng 1U ng rack space sa bawat 24 na port, na ginagawa itong lubos na space-efficient. Maaaring wakasan ng 48-port panel sa 2U ang mga cable run mula sa 48 na kwarto o lokasyon.

Ano Talaga ang Ginagawa ng Lumipat ng Network

Ang switch ng network ay isang aktibong Layer 2 (at minsan Layer 3) na device na nagpapasa ng mga Ethernet frame sa pagitan ng mga konektadong device batay sa mga MAC address. Kapag ang isang device na nakasaksak sa port 4 ng switch ay gustong makipag-ugnayan sa isang device sa port 17, binabasa ng switch ang patutunguhang MAC address sa Ethernet frame, hinahanap ito sa MAC address table nito, at ipinapadala lang ang frame sa port 17 — hindi sa lahat ng port. Ito ay sa panimula ay naiiba mula sa isang mas lumang hub, na kung saan ay i-broadcast ang bawat packet sa bawat port anuman.

Mas malaki ang nagagawa ng mga modernong pinamamahalaang switch: sinusuportahan ng mga ito ang mga VLAN para sa network segmentation, Quality of Service (QoS) na mga setting na nagbibigay-priyoridad sa trapikong sensitibo sa oras tulad ng VoIP o mga video call, port mirroring para sa network monitoring, link aggregation (LACP) para sa pagbubuklod ng maraming port sa iisang mas mataas na bandwidth na koneksyon, at mga detalyadong istatistika ng trapiko sa bawat port. Ang isang hindi pinamamahalaang switch ay awtomatikong nagpapasa ng trapiko nang walang interface ng pagsasaayos, na mainam para sa maliliit na home network.

Para sa karamihan ng mga setup sa bahay at maliit na opisina, isang hindi pinamamahalaang gigabit switch na may 8 o 16 na port nagkakahalaga sa pagitan ng $20 at $60 at nagbibigay ng lahat ng kailangan. Ang pinamamahalaang switch na may 24 na port ay nagsisimula sa humigit-kumulang $150–$200 para sa mga entry-level na modelo at malaki ang paglaki para sa enterprise-grade hardware na may 10G uplink.

Paano Magkasamang Gumagana ang Mga Patch Panel at Switch

Ang pag-unawa sa kaugnayan sa pagitan ng patch panel at switch ay susi sa pagpaplano ng anumang structured na pag-install ng kable. Ang dalawang device ay halos palaging ginagamit na magkatabi sa iisang rack, na konektado sa isa't isa sa pamamagitan ng maiikling patch cable. Narito ang kumpletong path ng data mula sa isang device sa isang kwarto hanggang sa internet:

1. Ang isang computer ay nakasaksak sa isang wall plate sa isang silid gamit ang isang maikling patch cable.
2. Ang wall plate ay kumokonekta sa isang mahabang structured cable run (karaniwang Cat6) na dumadaan sa mga dingding at kisame pabalik sa network closet o rack.
3. Ang cable run na iyon ay nagtatapos sa likod ng patch panel sa isang partikular na may bilang na port.
4. Ang isang maikling patch cable sa harap ng panel ay nagkokonekta sa port na iyon sa isang may numerong port sa switch.
5. Pinoproseso ng switch ang trapiko at kumokonekta sa upstream sa router sa pamamagitan ng isa pang cable.
6. Ang router ay namamahala sa internet access at kumokonekta sa ISP modem o ONT.

Ang patch panel ay mga hakbang 3–4 sa landas na iyon. Alisin ito at gumagana pa rin ang cable run — isaksak mo lang sila nang direkta sa switch — ngunit nawala mo ang lahat ng benepisyo ng organisasyon. Talagang karaniwan ito sa mas maliliit na pag-install: kung mayroon ka lamang 4-6 na cable run, maraming tao ang ganap na lumalaktaw sa patch panel at direktang tinatanggal ang bawat cable run gamit ang isang RJ45 connector na direktang nakasaksak sa switch. Ang trade-off ay ang muling pagtatalaga o pag-troubleshoot ng mga koneksyon ay nagiging mas magulo habang lumalaki ang bilang ng mga tumatakbo.

Kapag May Katuturan ang Paglaktaw sa Patch Panel

Mayroong mga lehitimong sitwasyon kung saan maaari mong ganap na iwanan ang patch panel:

• Mayroon kang mas kaunti sa 6 na cable run at hindi inaasahan ang pagpapalawak.
• Ang cable run ay hindi na kailangang muling italaga sa iba't ibang switch port o VLAN.
• Ikaw ay nasa isang masikip na badyet at gusto mo ang pinakasimpleng posibleng setup.
• Ang pag-install ay pansamantala o isasaayos muli nang malaki sa malapit na hinaharap.

Gayunpaman, kahit na sa maliliit na setup, maraming installer ang nagrerekomenda ng patch panel dahil ang pagkakaiba sa gastos ay minimal — isang basic na 12-port na Cat6 patch panel ay nagkakahalaga ng humigit-kumulang $15–$25 — at kapansin-pansing pinapasimple nito ang mga pagbabago sa hinaharap. Ang pagpapalit ng patch cable ay tumatagal ng 10 segundo; Ang muling pagwawakas o muling pagruta ng isang permanenteng cable run ay mas matagal.

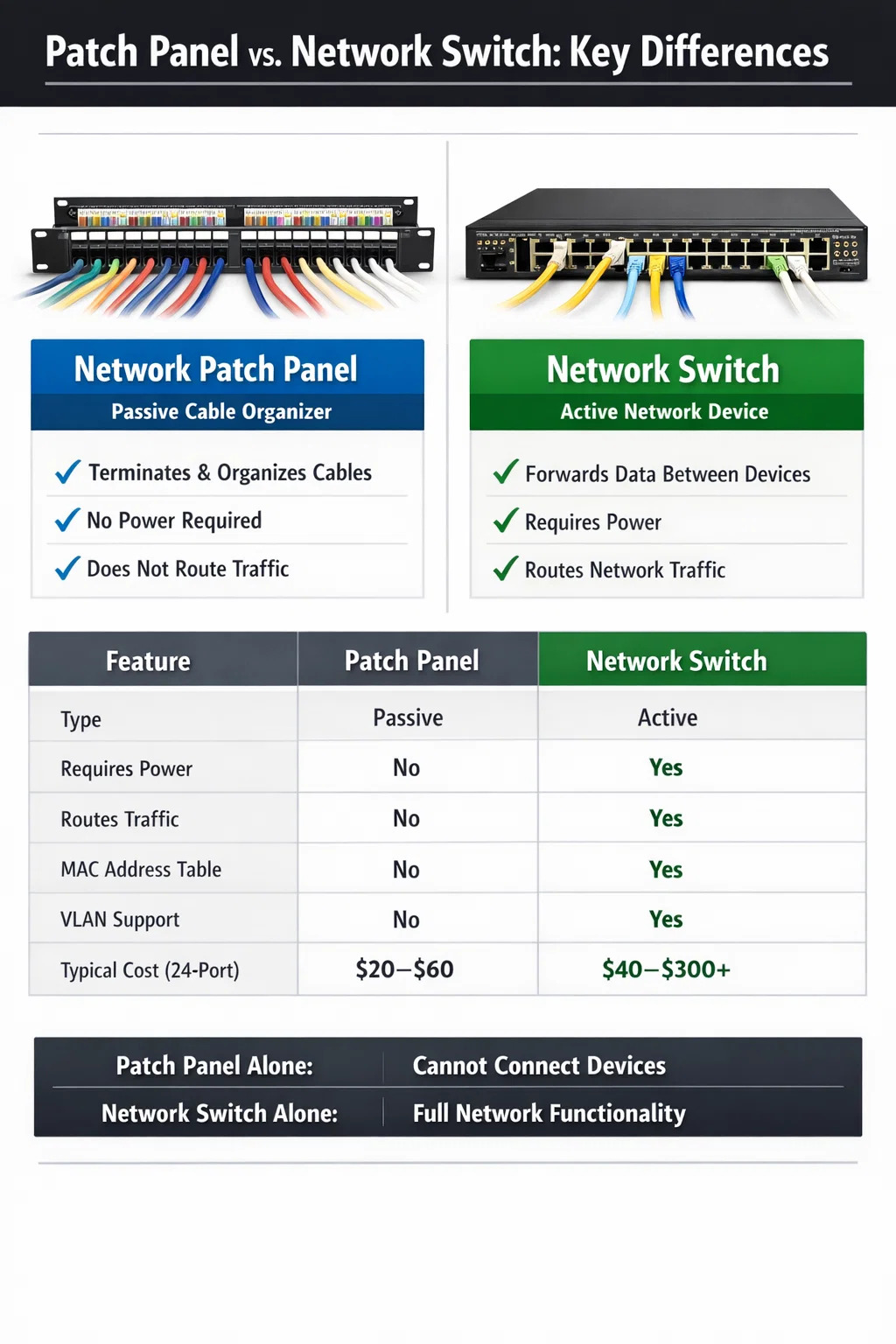

Patch Panel vs Switch: Magkatabi na Paghahambing

Binubuod ng talahanayan sa ibaba ang mga pangunahing pagkakaiba sa pagitan ng dalawang device na ito para maging ganap na malinaw kung bakit hindi sapat ang alinman sa isang kumpletong wired network:

Pansinin ang huling row: maaaring gumana ang switch nang walang patch panel, ngunit hindi makakapagbigay ang patch panel ng anumang function ng network nang walang switch. Kinukumpirma nito na kung kailangan mong pumili ng isa lang, ang switch ay ang non-negotiable device.

Kailangan Mo ba Pareho para sa isang Home Network?

Para sa isang home network na may structured na paglalagay ng kable — ibig sabihin, ang cable ay tumatakbo sa mga saksakan sa dingding sa maraming silid — ang praktikal na sagot ay: oo, malaki ang pakinabang mo sa pagkakaroon ng pareho . Ngunit ang patch panel ay opsyonal mula sa isang purong functional na pananaw, habang ang switch ay sapilitan.

Narito ang isang makatotohanang senaryo: nagpatakbo ka ng Cat6 cable sa anim na kuwarto sa iyong bahay. Mayroon kang sala, opisina sa bahay, silid-tulugan, dalawang ekstrang silid, at isang garahe. Ang bawat cable ay nagtatapos sa utility closet kung saan nakatira ang iyong kagamitan sa ISP. Ang iyong mga pagpipilian ay:

Pagpipilian A: Patch Panel Switch

Lahat ng anim na cable run ay sumuntok pababa sa likod ng isang 12-port patch panel. Anim na maiikling patch cable sa harap ang kumokonekta sa bawat panel port sa switch. Ang switch ay nag-uplink sa router. Kabuuang karagdagang gastos sa isang switch-only na setup: humigit-kumulang $20–$30 para sa isang pangunahing 12-port na patch panel. Mga Benepisyo: nakaayos ang iyong closet, may label ang mga cable, at tumatagal ng ilang segundo ang muling pagtatalaga ng koneksyon ng anumang kwarto sa ibang switch port o VLAN.

Pagpipilian B: Direktang Lumipat (Walang Patch Panel)

Ang bawat cable run ay nakakakuha ng RJ45 connector na naka-crimp sa dulo at direktang nakasaksak sa switch. Ito ay gumagana nang perpekto at nakakatipid ng $20–$30. Ang downside ay ang bawat cable ay dapat na may sapat na haba upang maabot ang switch nang direkta at walang nababaluktot na reassignment layer - ang paglipat ng isang koneksyon ay nangangahulugan ng pisikal na pag-unplug at muling pagruruta ng mga matigas na permanenteng cable.

Para sa anim o mas kaunting pagtakbo sa isang home setting, ang Opsyon B ay tunay na mainam. Para sa 12 o higit pang pagtakbo, o anumang pag-install na maaaring lumaki, a panel ng patch ng network ay lubos na nagkakahalaga ng maliit na pamumuhunan.

Mga Espesyal na Case: Mga Patch Panel na May Built-In Switching

May mga produkto sa merkado na pinagsasama ang pagpapagana ng patch panel sa paglipat — kung minsan ay tinatawag na "smart patch panels" o "intelligent patch panels." Ang mga ito ay niche na produkto na pangunahing naglalayon sa mga data center na kailangang awtomatikong subaybayan ang physical-layer na koneksyon. Gumagamit sila ng mga sensor at software upang mag-log kung aling patch cable ang nakakonekta sa kung aling port, na tumutulong sa dokumentasyon at pag-audit sa malalaking kapaligiran na may libu-libong koneksyon.

Gayunpaman, kahit na ang mga intelligent na patch panel ay hindi mga switch ng network. Nangangailangan pa rin sila ng downstream switch upang magbigay ng aktwal na koneksyon sa network. Ang mga ito ay isang add-on na layer ng pamamahala, hindi isang kapalit para sa paglipat ng hardware. Ang mga presyo para sa mga system na ito ay nagsisimula sa daan-daang dolyar bawat panel at mabilis na sumusukat — hindi nauugnay ang mga ito sa mga deployment sa bahay o maliliit na opisina.

Mayroon ding mga panel ng injector ng PoE (Power over Ethernet) na maaaring magdagdag ng kakayahan ng PoE sa isang switch na hindi PoE, ngunit muli, gumagana ang mga ito kasabay ng isang switch, hindi sa halip na isa. Para sa karamihan ng mga taong nagbabasa nito, ang isang karaniwang passive patch panel na ipinares sa isang karaniwang switch ay ang tamang diskarte.

Paano Tamang Sukatin ang Iyong Switch at Patch Panel

Ang isa sa mga pinakakaraniwang pagkakamali sa mga pag-install sa bahay at maliliit na opisina ay ang pagbili ng hardware na masyadong maliit para sa mga pangangailangan sa hinaharap. Ang pagdaragdag ng pangalawang patch panel o switch sa ibang pagkakataon ay nagpapakilala ng karagdagang kumplikado at gastos. Narito ang mga praktikal na alituntunin sa pagpapalaki:

Pagpapalaki ng Patch Panel

• Bilangin ang iyong kasalukuyang cable run, pagkatapos ay magdagdag ng hindi bababa sa 25–50% para sa pagpapalawak sa hinaharap. Kung mayroon kang 16 run ngayon, bumili ng 24-port panel.
• Ang mga karaniwang residential patch panel ay may 12, 24, at 48-port na configuration. Ang 24-port ay ang pinaka-versatile para sa bahay at maliit na gamit sa opisina.
• Tiyaking tumutugma o lumalampas ang kategorya ng panel (Cat5e, Cat6, Cat6A) sa iyong kategorya ng cable. Ang paghahalo ng isang Cat6A cable sa isang Cat5e patch panel ay naglilimita sa iyong bilis sa pagganap ng Cat5e.

Lumipat ng Sukat

• Bilangin ang iyong mga patch panel port at anumang karagdagang device na direktang kumokonekta sa switch (NAS, server, WAP). Magdagdag ng 2–4 port ng overhead.
• Kung plano mong i-power ang mga access point o IP camera nang direkta sa Ethernet, pumili ng PoE switch. Ang Standard PoE ay nagbibigay ng hanggang 15.4W bawat port; Nagbibigay ang PoE ng hanggang 30W. Karamihan sa mga modernong WiFi 6 access point ay nangangailangan ng PoE o mas mataas.
• Para sa paggamit sa bahay, ang isang hindi pinamamahalaang gigabit switch ay karaniwang sapat. Kung gusto mo ng mga VLAN — halimbawa, paghihiwalay ng mga IoT device sa iyong pangunahing network — kailangan mo ng pinamamahalaang switch.
• Isaalang-alang ang isang SFP uplink port kung gusto mo ng 10G na koneksyon sa isang NAS o server sa hinaharap, kahit na hindi mo ito kailangan ngayon.

Ang isang tipikal na well-planned home rack para sa isang medium-sized na bahay ay maaaring may kasamang a 24-port na Cat6 patch panel, isang 24-port na gigabit na pinamamahalaang switch, at isang router , lahat ay naka-mount sa isang 6U o 9U na wall-mount rack. Ang kabuuang halaga ng kagamitan para sa ganitong uri ng setup ay tumatakbo nang humigit-kumulang $200–$400 depende sa mga pagpipilian sa brand at kung kailangan ang PoE.

Pag-label at Dokumentasyon: Ang Hakbang na Nilaktawan ng Karamihan sa mga Tao

Ang pagkakaroon ng parehong patch panel at switch ay magbabayad lamang nang buo kung tama mong lagyan ng label ang pareho. Ang pinakanakakabigo na sitwasyon sa anumang wired network ay nakatayo sa harap ng isang rack na puno ng mga patch cable na walang ideya kung aling port ang kumokonekta sa kung aling silid. Ang isang cable tester na may tone generator ay malulutas ang problemang ito kung mangyari ito, ngunit ang mahusay na pag-label ay ganap na humahadlang dito.

Ang pinakamahusay na kasanayan ay ang magtalaga ng bawat cable run ng isang numero o code bago mo ito i-install. Halimbawa, lagyan ng label ang bawat cable sa magkabilang dulo — sa saksakan sa dingding at sa patch panel — na may parehong identifier: "LR-1" para sa living room port 1, "OFF-1" para sa office port 1, at iba pa. Markahan ang kaukulang port ng patch panel na may parehong label gamit ang isang tagagawa ng label o mga naka-print na port insert. Pagkatapos ay idokumento ang pagmamapa sa pagitan ng mga patch panel port at lumipat ng mga port sa isang simpleng spreadsheet o network diagram.

Tumatagal ito ng dagdag na 30–60 minuto habang nag-i-install at nakakatipid ng napakalaking oras sa pag-troubleshoot sa ibang pagkakataon. Ang isang walang label na patch panel na may 24 na port at isang halo ng magkatulad na hitsura na kulay abong patch cable ay halos imposible na pamahalaan nang mahusay , lalo na kung may ibang kailangang magtrabaho sa network mamaya.

Mga Karaniwang Pagkakamali Kapag Gumagamit ng Patch Panel at Magkasamang Lumipat

Kahit na ang mga nakaranasang installer ay nagkakaroon ng mga maiiwasang problema. Narito ang pinakamadalas na error:

• Paggamit ng hindi magandang kalidad na mga patch cable: Ang mahabang permanenteng cable run ay karaniwang mataas ang kalidad, ngunit ang mga tao ay kadalasang gumagamit ng murang patch cable sa pagitan ng panel at switch. Ang mga mahihirap na patch cable ay nagdudulot ng pasulput-sulpot na mga isyu sa koneksyon na nakakabaliw sa pag-diagnose. Gumamit ng mga cable na na-rate para sa hindi bababa sa parehong kategorya tulad ng iyong structured na paglalagay ng kable.
• Maling punch-down technique: Ang bawat konduktor ay dapat na punch down sa tamang posisyon na sumusunod sa alinman sa T568A o T568B na mga pamantayan ng mga kable — at ang magkabilang dulo ng bawat cable run ay dapat gumamit ng parehong pamantayan. Ang paghahalo ng T568A sa saksakan sa dingding at T568B sa patch panel ay gumagawa ng crossed pair at walang link.
• Lampas sa 100-meter channel limit: Ang kabuuang haba ng channel — permanenteng cable run at mga patch cable sa magkabilang dulo — ay hindi dapat lumampas sa 100 metro para sa Cat5e at Cat6. Ang mga patch cable sa saksakan sa dingding at sa rack ay parehong binibilang sa kabuuang ito. Panatilihing maikli ang mga patch cable (0.5–1 metro sa bawat dulo) upang mapanatili ang pinakamaraming 100 metrong badyet hangga't maaari para sa permanenteng pagtakbo.
• Pagbili ng maling kategorya ng patch panel: Gaya ng nabanggit kanina, dapat tumugma ang patch panel sa kategorya ng iyong cable. Ang pag-install ng panel ng Cat5e sa mga pagtakbo ng Cat6A ay isang karaniwan at magastos na pagkakamali na permanenteng humahadlang sa iyong pagganap.
• Walang pamamahala ng cable: Kung walang mga pahalang na tagapamahala ng cable sa pagitan ng patch panel at switch, ang mga patch cable ay bumabagsak at nagkakagulo sa isang hindi makontrol na gulo sa loob ng ilang buwan. Ang 1U cable management panel sa pagitan ng bawat piraso ng kagamitan ay nagkakahalaga ng humigit-kumulang $10–$15 at sulit ito.
• Hindi tumatakbo ang pagsubok pagkatapos ng pagwawakas: Palaging gumamit ng pangunahing cable tester sa bawat pagtakbo pagkatapos ng suntok, bago isara ang mga pader o hilahin ang mga bagong cable. Ang pagsubok sa bawat pagtakbo ay tumatagal ng humigit-kumulang 30 segundo at agad na makikita ang anumang mga wiring fault, open pairs, o shorts.

Buod: Ang Tamang Paraan ng Pag-iisip Tungkol sa Mga Patch Panel at Switch

A panel ng patch ng network ay isang tool sa organisasyon para sa structured na paglalagay ng kable. Ito ay ganap na pasibo, hindi nangangailangan ng kapangyarihan, at nagbibigay ng zero na paggana ng network sa sarili nitong. Ang switch ng network ay ang aktibong utak ng iyong wired network — kung wala ito, walang nakikipag-ugnayan. Kailangan mo ng switch kahit na gumamit ka ng patch panel.

Ang patch panel ay opsyonal sa kahulugan na maaari mong patakbuhin ang cable na tumatakbo nang direkta sa isang switch at laktawan ang panel nang buo. Ngunit para sa anumang pag-install na may higit sa isang dakot ng cable run, ang patch panel ay nagbabayad para sa sarili nito sa organisasyon, flexibility, at oras na natipid. Ang isang 24-port na Cat6 patch panel ay nagkakahalaga ng mas mababa sa $40 at ginagawang mas madali ang pamamahala sa isang structured na sistema ng paglalagay ng kable para sa mga darating na taon.

Kung nagpaplano ka ng bagong pag-install, bilhin pareho. Itugma ang mga ito sa parehong kategorya ng cable, lagyan ng label ang lahat nang malinaw, gumamit ng mga de-kalidad na patch cable sa pagitan ng mga ito, at magkakaroon ka ng wired na imprastraktura ng network na mapagkakatiwalaan ang iyong tahanan o opisina sa loob ng isang dekada o higit pa nang may kaunting maintenance.
