Ilang Port ang Nasa Patch Panel? Kumpletong Gabay

Ilang Port ang Mayroon ang Patch Panel?

A panel ng patch ng network kadalasang pumapasok 12, 24, 48, o 96 na port , na may mga modelong 24-port at 48-port na ang pinaka-tinatanggap na naka-deploy sa mga komersyal at pang-enterprise na kapaligiran. Ang 24-port patch panel ay umaangkop sa 1U ng rack space , habang ang 48-port na bersyon ay sumasakop 2U . Ang mas maliliit na 12-port panel ay karaniwan sa mga home setup o compact telecom closet, at ang mga high-density na 96-port panel ay matatagpuan sa malalaking data center kung saan ang rack space ay nasa isang premium.

Ang bilang ng port ay hindi arbitrary — direktang tinutukoy nito kung gaano karaming mga network device ang maaari mong wakasan at pamahalaan mula sa isang panel. Ang pagpili sa maling bilang ng port ay humahantong sa alinman sa wasted rack real estate o magulong cable sprawl na nagiging isang bangungot sa pagpapanatili sa paglipas ng panahon. Ang pag-unawa sa mga available na configuration ay ang unang hakbang patungo sa isang malinis, nasusukat na imprastraktura ng network.

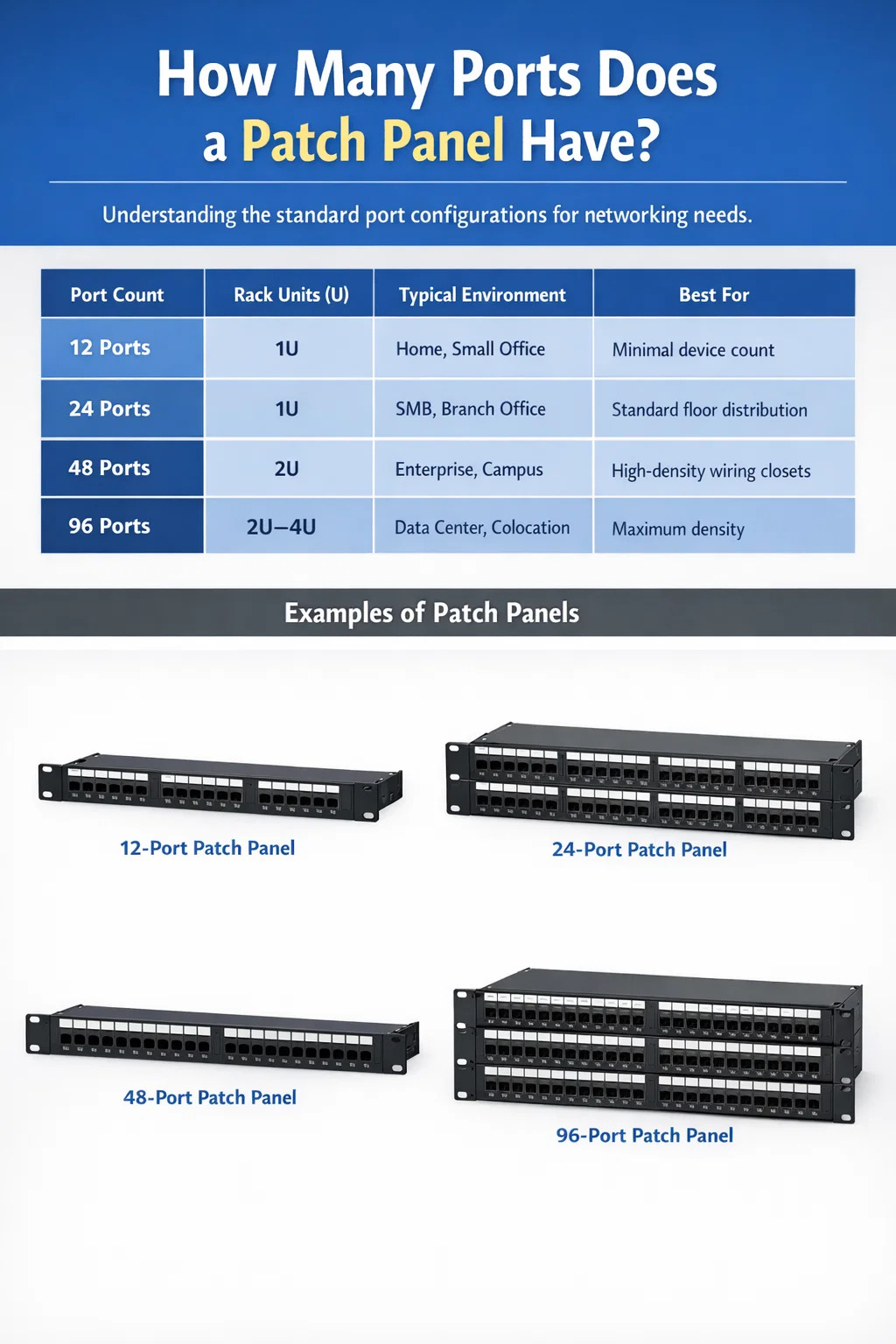

Ipinaliwanag ang Standard Port Configurations

Ang bawat pagsasaayos ng bilang ng port ay nagsisilbi ng isang partikular na layunin, at ang pag-unawa sa mga praktikal na pagkakaiba ay nakakatulong sa iyo na maiwasan ang labis na pagtukoy o kulang sa pagbuo ng iyong imprastraktura ng paglalagay ng kable.

12-Port Patch Panel

Ang 12-port network patch panel ay ang pinakamaliit na standard configuration na available. Sinasakop nito ang 1U ng rack space at kadalasang ginagamit sa mga residential installation, maliliit na retail na lokasyon, o mga pandagdag na closet kung saan kakaunting patak lang ang kailangang wakasan. Ang 12-port panel ay isa ring praktikal na pagpipilian kapag kailangan mong paghiwalayin ang isang partikular na bahagi ng network — halimbawa, paghihiwalay ng mga linya ng VoIP o security camera feed — nang hindi naglalaan ng buong 24-port na panel sa layuning iyon. Dahil sa compact footprint nito, umaangkop ang 12-port panel sa mga wall-mount enclosure na kasing liit ng 6U.

24-Port Patch Panel

Ang 24-port patch panel ay ang pinakakaraniwang configuration sa industriya. Pinangangasiwaan nito ang karaniwang palapag ng opisina na may 20 hanggang 24 na workstation habang iniiwan ang ilang port na bukas para sa mga nakabahaging device tulad ng mga printer, access point, o IP phone. Sa 1U, maayos itong ipinares sa isang 24-port na pinamamahalaang switch sa parehong rack unit grouping, na nagpapanatiling maikli ang iyong cable at diretso ang iyong pag-label. Karamihan sa mga structured na pamantayan ng paglalagay ng kable, kabilang ang TIA-568, ay binuo sa paligid ng 24-port na mga pagtaas, na ginagawang default ang laki na ito para sa karamihan ng mga tagaplano at kontratista ng IT.

48-Port Patch Panel

Sa 2U, ang 48-port panel ay mahalagang dalawang 24-port panel na pinagsama-sama sa isang yunit. Ito ang gustong opsyon para sa mga wiring closet ng enterprise na nagsisilbi sa mga siksik na open-plan na opisina, bodega, o manufacturing floor kung saan mahigit 40 patak ang nagtatagpo sa isang rack. Ang paggamit ng 48-port panel sa halip na dalawang 24-port na panel ay nakakatipid ng 1U ng rack space at binabawasan ang bilang ng mga panel na lalagyan ng label at pamamahala. Sa isang 42U rack kung saan mahalaga ang bawat unit, makabuluhan ang pagtitipid na iyon, lalo na kapag sinasali mo ang mga cable manager, switch, UPS unit, at patch cable slack.

96-Port Patch Panel

Itinutulak ng 96-port panel ang density sa praktikal na limitasyon nito sa loob ng karaniwang 19-inch rack infrastructure. Ang mga panel na ito ay karaniwang gumagamit ng mga angled o toolless na keystone jack upang ma-accommodate ang mataas na konsentrasyon ng mga port at patch cable. Mahahanap mo ang mga ito pangunahin sa mga data center, malalaking pasilidad ng colocation, at mga silid ng telekomunikasyon kung saan dapat ayusin ang daan-daang server port, koneksyon sa imbakan, o fiber handoff. Ang ilang 96-port na panel ay idinisenyo sa paligid ng isang modular cassette system, kung saan ang mga indibidwal na 12-port o 24-port na cassette ay pumupunta sa isang chassis frame — nagbibigay sa iyo ng flexibility na i-populate lamang ang kailangan mo habang pinapanatili ang espasyong nakalaan para sa pagpapalawak sa hinaharap.

Mga Salik na Tumutukoy Kung Aling Port Count ang Kailangan Mo

Ang pagpili ng tamang bilang ng port para sa iyong patch panel ng network ay hindi isang bagay ng pagpili ng pinakamalaking bilang na magagamit. Maraming kongkretong variable ang dapat magmaneho ng desisyon, at ang hindi pagpansin sa mga ito ay humahantong sa alinman sa nasayang na badyet o isang sistema ng paglalagay ng kable na hindi nasusukat.

Bilang ng Cable Drops sa Lugar

Bilangin ang bawat aktibong cable run na nagtatapos sa closet o rack. Isama ang mga drop para sa mga workstation, VoIP phone, IP camera, wireless access point, at anumang IoT device. Ang patch panel ay dapat magkaroon ng hindi bababa sa kasing dami ng mga port na bumababa ng aktibong cable , kasama ang isang growth buffer na 15 hanggang 20 porsiyento. Kung kasalukuyan kang mayroong 38 drop, isang 48-port panel ang lohikal na pagpipilian. Nagbibigay ito sa iyo ng 10 ekstrang port nang hindi nangangailangan ng pangalawang panel o mas malaking chassis kaagad.

Magagamit na Rack Space

Ang puwang ng rack ay isang limitadong mapagkukunan, at ang bawat bahagi ay nakikipagkumpitensya para dito. Ang isang tipikal na 42U rack na puno ng dalawang switch, isang router, isang firewall, isang UPS, at dalawang 1U cable manager ay mayroon nang humigit-kumulang 14U na binibigkas bago mag-install ng isang patch panel. Kung nagtatrabaho ka sa isang 12U na wall-mount rack sa isang maliit na opisina, maaaring imposibleng magkabit ng dalawang 24-port panel na magkatabi sa kanilang nauugnay na pamamahala ng cable. Sa kasong iyon, ang isang solong 48-port panel sa 2U ay mas praktikal kaysa sa dalawang 24-port na panel sa 1U bawat isa, dahil ang mga cable manager ay karaniwang nagdaragdag ng isa pang 1U bawat panel row.

Kategorya ng Cable at Uri ng Signal

Ang mga tansong panel ng Cat5e, Cat6, Cat6A, at Cat8 ay dumating sa parehong karaniwang bilang ng port, ngunit magkaiba ang kanilang mga pisikal na dimensyon. Ang mga panel ng Cat6A, halimbawa, ay kadalasang mas mataas o mas malalim kaysa sa mga panel ng Cat6 dahil ang mas malaking diameter ng cable ay nangangailangan ng mas maraming bend radius at ang mga connector mismo ay pisikal na mas malaki. Ang isang Cat6A 48-port panel ay maaaring sumakop sa 2U kung saan ang isang Cat6 48-port panel ay kumportableng magkasya. Ang mga fiber patch panel — ginagamit para sa backbone run, uplink, at long-distance na koneksyon — sumunod sa ibang modelo ng density ng port. Ang mga LC duplex fiber panel ay karaniwang may 24-port na configuration sa loob ng 1U, habang ang MPO/MTP fiber cassette system ay maaaring mag-pack ng 72 o higit pang fiber connection sa isang solong 1U panel.

Nakaplanong Pagpapalawak ng Network

Ang isang network patch panel ay hindi isang bagay na pinapalitan mo bawat dalawang taon. Inaasahang magtatagal ang isang maayos na naka-install na copper cabling infrastructure 15 hanggang 25 taon sa ilalim ng normal na komersyal na paggamit. Nangangahulugan iyon na ang bilang ng port na pinili mo ngayon ay kailangang tumanggap ng paglago na hindi mo ganap na mahulaan. Ang isang kumpanya na may 30 empleyado ngayon ay maaaring magkaroon ng 60 sa loob ng limang taon. Ang pagtatayo sa headroom sa pamamagitan ng pag-size hanggang sa susunod na port tier — mula 24 hanggang 48, o mula 48 hanggang 96 — ay halos palaging mas mura kaysa sa pag-retrofit ng mga karagdagang panel at muling pagpapatakbo ng mga cable sa ibang pagkakataon.

Mga Uri ng Patch Panel at Paano Nag-iiba-iba ang Bilang ng Port sa Lahat Nila

Hindi lahat ng network patch panel ay binuo sa parehong paraan. Ang panloob na disenyo ng panel ay nakakaapekto sa kung gaano karaming mga port ang maaaring pisikal na ma-accommodate, kung paano pinamamahalaan ang mga cable sa likuran, at kung gaano kadali ang panel ay maaaring muling i-configure o ayusin.

Mga Nakapirming Punch-Down Patch Panel

Ang mga nakapirming panel ay may mga naka-pre-install na jack na direktang naka-wire sa pamamagitan ng 110-punch tool sa likuran. Ito ang pinakakaraniwang uri sa mga structured na pag-install ng kable at available sa lahat ng karaniwang bilang ng port — 12, 24, 48, at 96. Dahil permanenteng isinama ang mga jack, ang mga fixed panel ay matatag at cost-effective para sa mga installation kung saan ang layout ng cable ay malabong magbago nang madalas. Available ang mga ito sa mga rating ng Cat5e, Cat6, at Cat6A at sinusuportahan ang parehong T568A at T568B na mga pamantayan ng mga kable.

Mga Keystone Patch Panel

Gumagamit ang mga panel ng Keystone ng modular na disenyo kung saan ang mga pagsingit ng indibidwal na keystone jack ay pumutok sa isang blangkong panel frame. Ang isang 24-port keystone patch panel chassis ay may 24 na keystone slot, ngunit ang mga port na kailangan mo lang ang ilalagay mo. Kung magsisimula ka sa 16 na aktibong patak, mag-i-install ka ng 16 na jack at iiwang walang laman ang natitirang 8 slot para magamit sa hinaharap. Ang modularity na ito ay nangangahulugan din na maaari mong paghaluin ang mga uri ng jack — RJ45, coax, fiber, HDMI — sa loob ng parehong panel. Ang mga keystone panel ay bahagyang mas mahal bawat port kaysa sa mga fixed panel ngunit nag-aalok ng makabuluhang flexibility sa mga dynamic na kapaligiran.

Angled Patch Panel

Ipinoposisyon ng mga angled patch panel ang port face sa isang 45-degree na anggulo patungo sa isang gilid ng rack. Ang disenyong ito ay partikular na kapaki-pakinabang sa mga high-density na kapaligiran kung saan ang mga patch cable ay kailangang lumabas nang malinis patungo sa isang katabing vertical cable manager nang hindi lumilikha ng matalim na liko. Ang mga angled panel ay karaniwang ginagamit sa 48-port at 96-port na configuration sa mga data center. Hindi binabago ng anggulong disenyo ang bilang ng port ngunit makabuluhang nagpapabuti ng ergonomya sa pamamahala ng cable kapag ang dose-dosenang mga patch cable ay nakakabit nang sabay-sabay.

Mga Fiber Optic Patch Panel

Ang mga fiber patch panel ay gumagamit ng LC, SC, o MPO connectors at sumusunod sa iba't ibang pamantayan ng density kaysa sa mga copper panel. Ang karaniwang 1U fiber patch panel na may mga LC duplex connectors ay karaniwang may hawak 24 na port , na katumbas ng 24 indibidwal na hibla na koneksyon o 12 duplex na link. Ang mga high-density na MPO cassette-based fiber panel ay maaaring maghatid 72 hanggang 96 na koneksyon ng fiber sa iisang 1U chassis , ginagawa silang solusyon para sa backbone na imprastraktura sa malalaking gusali at data center. Ang mga fiber patch panel ay mga passive device — hindi sila nangangailangan ng power — ngunit humihingi sila ng higit na pangangalaga sa panahon ng pag-install upang maiwasan ang pagkasira ng connector at pagkawala ng insertion.

Paano Naaangkop ang Mga Patch Panel sa Iyong Pangkalahatang Imprastraktura ng Network

Ang isang patch panel ay hindi gumagana nang hiwalay. Ito ang gitnang punto ng pagwawakas na nagtutulay ng permanenteng pahalang na cable na tumatakbo mula sa lugar ng trabaho patungo sa aktibong kagamitan sa network sa silid ng telekomunikasyon o data center. Ang pag-unawa kung saan matatagpuan ang patch panel sa pangkalahatang disenyo ng network ay nililinaw kung bakit napakahalaga ng pagpaplano ng bilang ng port.

Sa isang tipikal na structured na disenyo ng paglalagay ng kable, ang mga pahalang na cable ay tumatakbo mula sa mga saksakan sa dingding o mga kahon sa sahig sa bawat workstation patungo sa patch panel sa pinakamalapit na IDF (Intermediate Distribution Frame) closet. Mula sa patch panel, ang mga maiikling patch cable — karaniwang 1 hanggang 3 talampakan ang haba — ay kumokonekta sa mga kaukulang port sa switch ng access layer. Ang bawat port sa patch panel ay tumutugma sa eksaktong isang pisikal na pagbagsak ng cable , na kumokonekta naman sa isang network device sa dulo ng user. Ang isa-sa-isang relasyon na ito ang dahilan kung bakit ang pagpaplano ng port count ay direktang sumasalamin sa bilang ng iyong device.

Ang patch panel ay nagsisilbi rin bilang layer ng dokumentasyon para sa buong pahalang na planta ng paglalagay ng kable. Kapag ang mga port ay malinaw na may label na may mga numero ng kuwarto, numero ng desk, o device ID, ang pag-troubleshoot ng isang sira na koneksyon ay nagiging isang bagay ng pagsubaybay sa isang label sa halip na pag-crawl sa mga dingding. Dito naaapektuhan ng bilang ng port ang kahusayan sa pagpapatakbo — ang isang well-populated na 24-port panel na may malinaw na mga label ay mas madaling pamahalaan kaysa sa isang overstuffed na 48-port panel kung saan ang kalahati ng mga port ay walang label at ang mga patch cable ay gusot.

Pinakamahuhusay na Kasanayan sa Paggamit ng Port para sa Mga Network Patch Panel

Ang pagkakaroon ng tamang bilang ng mga port sa isang patch panel ay mahalaga, ngunit kung paano mo ginagamit at pinamamahalaan ang mga port na iyon ay pantay na mahalaga. Sinusunod ng mga propesyonal sa industriya ang isang hanay ng mga praktikal na kombensiyon na nagpapanatiling malinis, dokumentado, at mapapanatili ang imprastraktura ng paglalagay ng kable sa buong buhay nito.

• Lagyan ng label ang bawat port sa harap at likod ng panel bago magsimula ang paglalagay ng kable. Gumamit ng pare-parehong scheme ng pagbibigay ng pangalan — halimbawa, numero ng kuwarto na sinusundan ng numero ng outlet (hal., 204-A, 204-B) — upang ma-cross-reference ng sinumang technician ang panel sa floor plan nang walang paunang kaalaman sa pag-install.
• Huwag kailanman punan ang isang patch panel sa 100 porsiyentong kapasidad sa paunang pag-install. Magreserba ng hindi bababa sa 20 porsiyento ng mga port para sa mga galaw, pagdaragdag, at pagbabago sa hinaharap. Sa isang 24-port na panel, nangangahulugan iyon ng pag-target ng hindi hihigit sa 19 na aktibong koneksyon sa unang araw.
• Gumamit ng mga color-coded na patch cable upang biswal na i-segment ang mga uri ng trapiko. Ang karaniwang convention ay asul para sa data, gray para sa VoIP, dilaw para sa pamamahala ng trapiko, at pula para sa mga kritikal na koneksyon sa imprastraktura. Gumagana lang ang color coding na ito kung ito ay nakadokumento at patuloy na inilalapat.
• Mag-install ng 1U horizontal cable manager sa itaas o ibaba ng bawat panel row. Pinapanatili nitong maayos ang mga patch cable, pinipigilan ang labis na tensyon sa mga RJ45 connector, at ginagawang posible na ilipat o palitan ang isang patch cable nang hindi nakakagambala sa mga katabing koneksyon.
• Idokumento ang bawat port sa isang database ng pamamahala ng cable o spreadsheet kaagad pagkatapos ng pag-install. Ang dokumentasyon sa antas ng port ay nagiging nag-iisang pinakamahalagang tool para sa anumang IT team na namamahala sa imprastraktura taon pagkatapos lumipat ang orihinal na installer.
• Gumamit ng mga patch cable na hindi na kinakailangan. Ang sobrang haba ng cable ay lumilikha ng malubay na bumudugtong at humaharang sa daloy ng hangin sa rack. Para sa mga koneksyon sa pagitan ng isang patch panel at isang switch sa parehong rack, ang 1-foot o 2-foot patch cable ay halos palaging sapat.

Kinakalkula ang Tamang Bilang ng Mga Port ng Patch Panel para sa Iyong Deployment

Mayroong isang tuwirang paraan para sa pag-size ng tama ng pag-install ng patch panel. Nagsisimula ito sa isang pisikal na bilang at nagtatapos sa isang modelo ng paglalaan ng port na tumutukoy sa kasalukuyang mga pangangailangan at malapit na paglago.

1. Bilangin ang lahat ng aktibong cable run nagtatapos sa kubeta. Isama ang mga workstation, telepono, AP, camera, printer, at anumang nakalaang device na drop.
2. Magdagdag ng mga port ng imprastraktura para sa mga uplink, patch na koneksyon sa pagitan ng IDF at MDF, at anumang management port na plano mong kumonekta sa panel sa halip na direkta sa switch.
3. Mag-apply ng 20 porsiyentong growth buffer sa pinagsamang kabuuan. Kung mayroon kang 40 aktibong drop at 4 na port ng imprastraktura, ang iyong gumaganang numero ay 44, at 20 porsiyento = humigit-kumulang 53 port na kailangan.
4. I-round up sa susunod na karaniwang laki ng panel . Sa halimbawa sa itaas, ang 53 port ay umiikot hanggang sa dalawang 48-port na panel (96 na kabuuang port), na nagbibigay sa iyo ng malawak na headroom. Bilang kahalili, kung masikip ang badyet at espasyo, ang nag-iisang 48-port panel at isang 12-port panel ay nagbibigay sa iyo ng 60 port sa 3U ng rack space — isang makatwiran at mas matipid na solusyon.
5. Kumpirmahin ang availability ng rack space sa pamamagitan ng pagdaragdag ng mga kinakailangan sa U para sa bawat bahagi — switch, router, patch panel, cable manager, UPS unit — at pag-verify na magkasya ang mga ito sa kabuuang taas ng rack.

Ang limang hakbang na pagkalkula na ito ay tumatagal ng mas mababa sa 30 minuto sa isang bagong pag-install at nakakatipid ng mga oras ng reaktibong pag-troubleshoot at muling paglalagay ng kable sa ibang pagkakataon. Binubuo din nito ang batayan ng isang dokumento ng detalye ng paglalagay ng kable na maaaring i-bid ng mga kontratista at maaaring sanggunian ng iyong IT team kapag ang imprastraktura ay minana o ipinasa.

Mga Karaniwang Pagkakamali Kapag Pinipili ang Mga Bilang ng Port ng Patch Panel

Maging ang mga may karanasang tagaplano ng network ay gumagawa ng mga error sa pag-size kapag tinutukoy ang mga patch panel. Ang mga pagkakamaling ito ay nagkakahalaga ng pag-unawa dahil halos palaging maiiwasan ang mga ito sa kaunting pagpaplano nang maaga.

Under-Specifying Port Count para Makatipid ng Gastos

Ang isang 24-port panel ay nagkakahalaga ng humigit-kumulang $30 hanggang $80 depende sa rating ng kategorya. Ang isang 48-port panel ay nagkakahalaga ng $60 hanggang $150. Ang pagkakaiba sa presyo ay maliit sa ganap na mga termino, ngunit ang halaga ng muling paglalagay ng kable sa isang closet na hindi natukoy — paghila ng bagong cable, pagbili ng mga karagdagang panel at cable manager, pagbabayad sa isang technician para sa isang buong araw ng trabaho — ay madaling umabot sa $1,000 hanggang $5,000 o higit pa para sa isang IDF. Ang pagpili ng isang mas maliit na panel upang makatipid ng $40 sa harap ay maling ekonomiya sa halos bawat komersyal na senaryo ng deployment.

Labis na Pagtukoy Nang Hindi Isinasaalang-alang ang Rack Space

Ang dumiretso sa isang 96-port panel kapag mayroon ka lang 30 drop ay pare-parehong problema. Ang isang kalahating-populated na 96-port na panel ay nag-aaksaya ng espasyo sa rack, nagkakahalaga ng higit sa kinakailangan, at lumilikha ng isang nakalilitong layout kung saan ang mga aktibong port ay nakakalat sa isang malaking lugar sa ibabaw. Higit na kritikal, ang mga malalaking panel ay nangangailangan ng proporsyonal na mas malalaking cable manager at mas maraming patch cable, na lahat ay gumagamit ng mga rack unit na maaaring ilaan sa mga aktibong kagamitan.

Hindi pinapansin ang Pagkatugma sa Kategorya ng Cable

Ang pag-install ng mga patch panel ng Cat6 sa Cat6A horizontal cable ay nagpapababa sa performance ng buong channel. Ang patch panel ay bahagi ng permanenteng link at dapat na ma-rate sa hindi bababa sa parehong kategorya kung saan tinatapos nito ang cable. Katulad nito, ang paggamit ng isang Cat5e patch panel na may Cat6 cable ay nagpapawalang-bisa sa crosstalk at mga pagpapahusay ng bandwidth na ibinibigay ng Cat6 cable. Palaging itugma ang kategorya ng patch panel sa kategorya ng cable at i-verify na ang kumpletong channel — panel, patch cable, jack, at horizontal cable — ay sinubukan at na-certify nang magkasama pagkatapos ng pag-install.

Nakakalimutang Account para sa mga Uplink at Backbone Port

Maraming tagaplano ang nagbibilang lamang ng mga pahalang na cable drop na nakaharap sa gumagamit at nakakalimutan na ang mga uplink cable sa pagitan ng mga IDF at ng MDF ay nagtatapos din sa patch panel. Sa isang gusaling may tatlong palapag at isang gitnang MDF, ang bawat IDF ay nangangailangan ng hindi bababa sa dalawa o apat na uplink port para sa fiber backbone o mga copper na uplink sa core switch. Ang mga port na ito ay gumagamit ng espasyo ng panel tulad ng anumang iba pang koneksyon at dapat na kasama sa pagkalkula ng bilang ng port mula sa simula.

Ang Patch Panel Port ay Nagbibilang sa Mga Tukoy na Deployment na Sitwasyon

Ang mga real-world na deployment ay nag-iiba-iba sa sukat at pagiging kumplikado. Ang pagtingin sa mga partikular na sitwasyon ay nakakatulong na isalin ang abstract na mga prinsipyo ng bilang ng port sa mga kongkretong desisyon.

Maliit na Opisina na may 15 Empleyado

Ang isang solong palapag na opisina na may 15 workstation ay karaniwang bumubuo ng 30 hanggang 40 cable drop kapag nag-account ka ng dalawahang pagbaba sa bawat desk (isa para sa data, isa para sa VoIP), dalawa hanggang tatlong wireless access point, isang network printer, at ilang ekstrang drop sa mga conference room. Isang single 48-port na patch panel kumportable itong pinangangasiwaan na may 8 hanggang 18 port na nakalaan. Ang setup na ito ay umaangkop sa isang 12U wall-mount cabinet sa tabi ng isang 48-port switch at isang maliit na UPS.

Multi-Floor Corporate Office na may 200 Empleyado

Ang isang 200-taong opisina na nakakalat sa apat na palapag ay karaniwang may isang IDF bawat palapag at isang gitnang MDF. Ang bawat IDF ay nagsisilbi sa 50 empleyado na may humigit-kumulang 100 hanggang 130 cable drop bawat palapag, na nangangailangan dalawa hanggang tatlong 48-port panel bawat IDF, o kahalili ng isang halo ng 48-port at 24-port na mga panel depende sa eksaktong bilang ng pagbaba. Pinagsasama-sama ng MDF ang mga backbone uplink mula sa lahat ng apat na IDF at nagho-host ng imprastraktura ng core switch, karaniwang nangangailangan ng mga karagdagang patch panel para sa mga uplink cable lamang.

Colocation Data Center Cabinet

Sa isang colocation data center, ang isang solong 42U cabinet ay maaaring maglagay ng 10 hanggang 20 server, bawat isa ay may 2 hanggang 4 na network interface. Iyon ay isinasalin sa 20 hanggang 80 aktibong network port sa isang rack. Isang high-density 96-port patch panel sa 2U ay ang gustong solusyon dito, kadalasang ginagamit kasabay ng top-of-rack switch at MPO fiber cassette para sa mga uplink. Ang layunin ay upang wakasan ang pinakamaraming koneksyon hangga't maaari sa loob ng pinakamababang bilang ng mga rack unit, na nag-iiwan ng mas maraming espasyo para sa mga kagamitan na kumikita.

Gusali ng Paaralan o Unibersidad

Ang mga pasilidad na pang-edukasyon ay nagpapakita ng mga natatanging hamon sa paglalagay ng kable dahil pinagsasama ng mga ito ang mga high-density na pagbagsak sa silid-aralan na may mga variable na pattern ng occupancy. Ang karaniwang silid-aralan ng sekondaryang paaralan ay maaaring may 35 posisyon ng mag-aaral kasama ang istasyon ng guro, projector, at isa o dalawang access point — 10 hanggang 15 cable drop bawat silid. Ang isang gusali na may 20 silid-aralan ay bumubuo ng 200 hanggang 300 patak na kailangang ipamahagi sa maraming IDF. 48-port panel ang workhorse sa mga environment na ito, na may eksaktong bilang na tinutukoy ng kung gaano karaming mga patak ang pinagsama-sama sa bawat closet.
