Anong Cable ang Pinakamahusay para sa Mga Patch Panel? Kumpletong Gabay

Ang Maikling Sagot: Ang Pusa6 ang Pinaka Malawakang Gustong Cable para sa Mga Patch Panel

Pagdating sa mga panel ng patch ng network , Ang Cat6 unshielded twisted pair (UTP) cable ay ang pinakakaraniwang inirerekomenda at malawakang ginagamit na pagpipilian para sa karamihan ng mga kapaligiran sa negosyo at home network. Naaabot nito ang tamang balanse sa pagitan ng pagganap, gastos, at pagpapatunay sa hinaharap. Iyon ay sinabi, ang pinakamahusay na cable para sa iyong partikular na pag-setup ng patch panel ay nakasalalay sa iyong mga kinakailangan sa bilis, haba ng cable run, kundisyon ng interference, at badyet. Ang Cat5e ay nananatiling ganap na mabubuhay para sa mga gigabit network sa isang mahigpit na badyet, habang ang Cat6A ay ang go-to para sa 10GbE installation o high-density data center.

Tinatalakay ng gabay na ito ang bawat pangunahing uri ng cable na ginagamit sa mga patch panel, ipinapaliwanag ang mga teknikal na pagkakaiba na talagang mahalaga sa mga tunay na deployment, at tinutulungan kang gumawa ng tiwala, matalinong desisyon nang hindi ito masyadong kumplikado.

Pag-unawa sa Paano Naaapektuhan ng Pagpipilian ng Cable ang Pagganap ng Iyong Network Patch Panel

Ang network patch panel ay isang passive na piraso ng hardware — hindi ito nagpapalaki o nagpapabago ng mga signal. Ang bawat koneksyon na gagawin mo sa pamamagitan nito ay kasing ganda lamang ng cable sa magkabilang panig. Ang cable na ibinaba mo sa likod ng iyong patch panel at ang patch cord na iyong isinasaksak sa harap ay parehong nakakatulong sa kalidad ng signal, latency, at maximum na throughput.

Ang mga pangunahing katangian ng elektrikal na nag-iiba ayon sa kategorya ng cable ay kinabibilangan ng:

• Attenuation — pagkawala ng signal sa distansya. Ang mga cable na may matataas na kategorya ay nagpapanatili ng mas malalakas na signal sa mas mahabang pagtakbo.
• Crosstalk (NEXT at FEXT) — interference sa pagitan ng magkatabing wire pairs. Gumagamit ang Cat6 at Cat6A ng mas mahigpit na twists at physical separator para mabawasan ito nang malaki.
• Bandwidth — sinusukat sa MHz, tinutukoy nito kung gaano karaming data ang maaaring dalhin ng cable. Ang Cat5e ay humahawak ng 100 MHz, ang Cat6 ay humahawak ng 250 MHz, at ang Cat6A ay umabot sa 500 MHz.
• Pagbabalik pagkawala — sinasalamin ang enerhiya ng signal na maaaring magpababa ng pagganap sa matataas na bilis.

Dahil ang isang patch panel ay nagpapakilala ng mga karagdagang punto ng koneksyon — mga punch-down na pagwawakas sa likod at mga RJ45 port sa harap — gamit ang isang kategorya ng cable na tumutugma o lumampas sa na-rate na kategorya ng iyong panel ay mahalaga. Halimbawa, ang paghahalo ng isang patch panel ng Cat6A sa Cat5e horizontal run, ay agad na nililimitahan ang iyong system sa pagganap ng Cat5e anuman ang rating ng panel mismo.

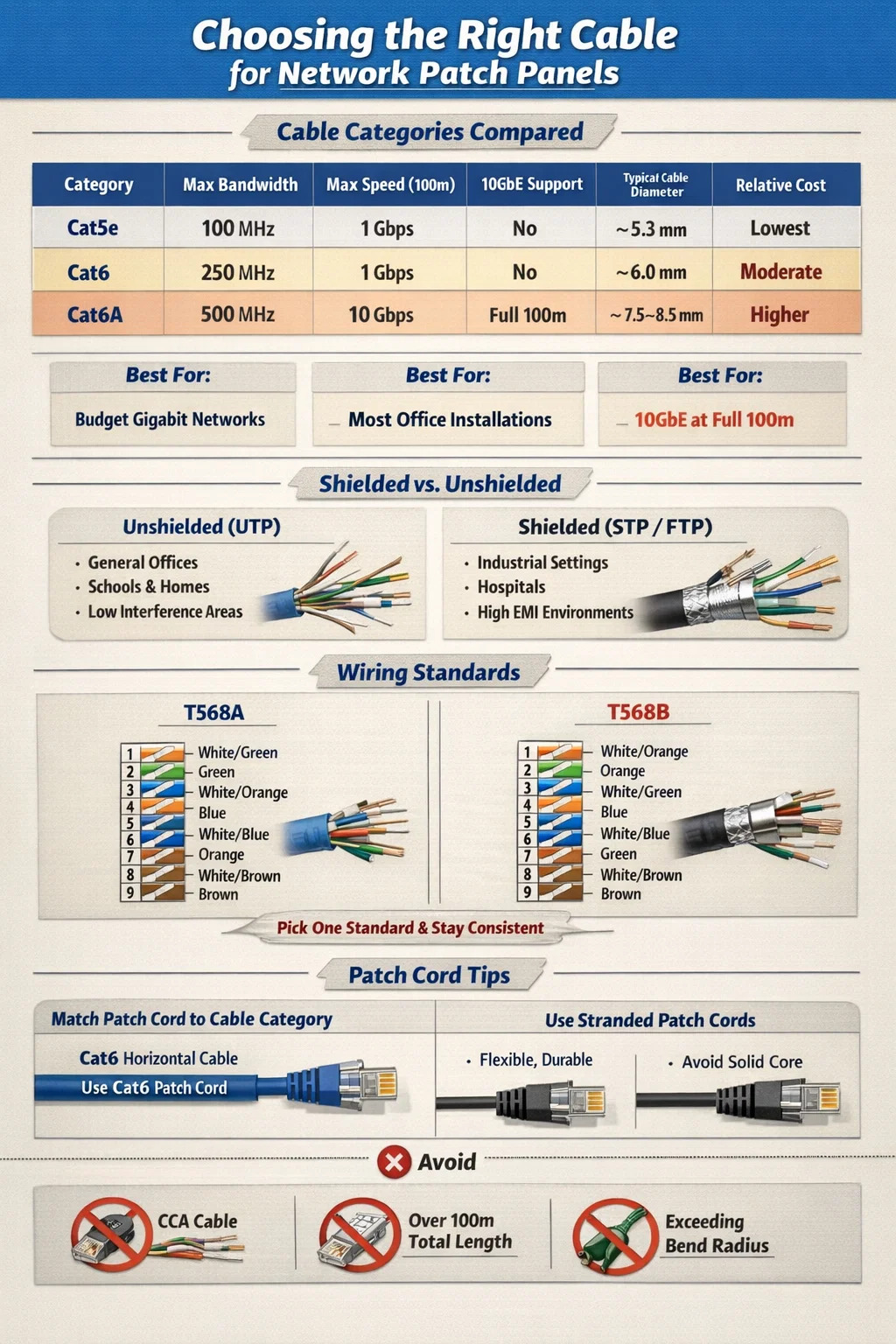

Mga Kategorya ng Cable na Kumpara: Cat5e vs Cat6 vs Cat6A para sa Paggamit ng Patch Panel

Ang tatlong kategoryang pinakamadalas mong makaharap sa mga structured na kapaligiran ng paglalagay ng kable ay ang Cat5e, Cat6, at Cat6A. Narito kung paano sila nagsasalansan laban sa isa't isa sa isang direktang paghahambing:

Cat5e: May Kaugnayan Pa rin para sa Badyet na Gigabit Networks

Ang Cat5e (Category 5 enhanced) ay ang nangingibabaw na structured cabling standard noong 2000s at nananatiling aktibong ginagamit ngayon. Sinusuportahan nito ang gigabit Ethernet (1000BASE-T) sa buong 100-metro na pagtakbo at kapansin-pansing mas mababa ang halaga bawat paa kaysa sa Cat6 o Cat6A. Para sa pag-retrofit ng mga mas lumang gusali o pagkonekta sa mga endpoint na may mababang demand tulad ng mga VoIP phone, security camera, o pangunahing workstation, ang Cat5e na ipinares sa isang patch panel na may rating na Cat5e ay ganap na sapat.

Ang limitasyon ay hinaharap-proofing. Hindi mapagkakatiwalaang sinusuportahan ng Cat5e ang 10 Gigabit Ethernet, at ang pagganap ng crosstalk nito ay mas mababa kaysa sa Cat6. Kung nag-i-install ka ng bagong paglalagay ng kable at inaasahan na i-upgrade ang iyong imprastraktura ng network sa susunod na lima hanggang sampung taon, mas makabuluhan ang paggastos ng maliit na premium sa Cat6.

Cat6: Ang Sweet Spot para sa Karamihan sa Mga Pag-install ng Patch Panel

Ang Cat6 ay ang pinakakaraniwang tinukoy na cable para sa mga bagong structured na proyekto ng paglalagay ng kable na may kasamang network patch panel. Ang 250 MHz bandwidth ay nagdodoble sa kapasidad ng Cat5e, ang crosstalk na performance ay mas mahusay dahil sa mas mahigpit na pair twists at isang panloob na plastic spline (separator) na makikita sa maraming constructions ng Cat6, at ito ay sumusuporta sa 10 Gbps na bilis sa mas maiikling takbo na hanggang 55 metro.

Para sa isang karaniwang kapaligiran sa opisina kung saan ang pahalang ay tumatakbo sa average na 20–40 metro, kumportableng pinangangasiwaan ng Cat6 ang 10GbE kung sinusuportahan ito ng iyong switch infrastructure. Ang premium ng presyo sa Cat5e ay karaniwang 10–20% bawat talampakan — isang maliit na pagkakaiba na nagbabayad sa buong buhay ng pag-install. Malawakang available ang mga patch panel ng Cat6 sa 24-port at 48-port na configuration at tugma ito sa lahat ng karaniwang 110-style na punch-down na tool.

Cat6A: Ang Tamang Pagpipilian para sa 10GbE sa Buong Distansya

Ang Cat6A (Augmented Category 6) ay ang kasalukuyang inirerekomendang pamantayan para sa anumang pag-install kung saan Dapat mapanatili ang 10 Gigabit Ethernet sa buong 100-meter horizontal run . Gumagana ito sa 500 MHz bandwidth, gumagamit ng alinman sa shielded (F/UTP o S/FTP) o unshielded construction na may mas makapal na insulation, at nakakatugon sa alien crosstalk na kinakailangan na hindi kayang gawin ng Cat6.

Ang trade-off ay pisikal na laki at timbang. Ang mga cable ng Cat6A ay mas makapal — karaniwang 7.5 hanggang 8.5 mm ang diameter kumpara sa 6 mm para sa Cat6 — na nangangahulugang mas mahigpit na pagkalkula ng pagpuno ng conduit, mas mabibigat na cable tray, at mas hinihingi na pamamahala ng radius ng bend. Ang mga patch panel ng Cat6A ay mas malaki rin at mas mahal. Gayunpaman, sa mga data center, pasilidad ng pangangalagang pangkalusugan, o anumang environment na nagde-deploy ng 10GbE sa desktop o edge switch, ang Cat6A ang tamang pagpipilian at tahasang tinukoy sa TIA-568-C.2 para sa 10GBASE-T na mga application.

Shielded vs Unshielded Cable: Alin ang Mas Mahusay sa Mga Patch Panel?

Ang isang desisyon na nakakalito sa maraming network installer ay kung gagamit ng shielded (STP/FTP/S/FTP) o unshielded (UTP) cable para sa patch panel runs. Ang sagot ay lubos na nakasalalay sa iyong kapaligiran.

Kapag Unshielded (UTP) Cable ang Tamang Tawag

Ang karamihan sa mga pag-install ng patch panel ng network sa mga komersyal na opisina, paaralan, retail na kapaligiran, at tahanan ay gumagamit ng UTP cable. Mas madaling wakasan, mas nababaluktot, mas magaan, at mas mura kaysa sa mga alternatibong may kalasag. Hangga't inilalayo ang cable sa mga pinagmumulan ng mataas na interference — gaya ng mga fluorescent light ballast, malalaking motor, o parallel power cable na tumatakbo nang lampas sa 2 metro — mahusay na gumaganap ang UTP.

Ang mga pamantayan ng TIA-568 ay nagpapahintulot sa UTP cable na tumakbo sa loob ng 5 cm ng mga unshielded power cable at sa loob ng 12 cm ng fluorescent lighting fixtures. Panatilihin ang mga clearance na iyon at ang UTP ay magbibigay sa iyo ng malinis, maaasahang pagganap nang walang saligan na kumplikado ng mga shielded system.

Kapag Nangangailangan ang Shielded Cable

Ang shielded cable ay ang tamang pagpipilian sa mga kapaligiran na may makabuluhang electromagnetic interference (EMI) na pinagmumulan, kabilang ang:

• Paggawa ng mga sahig na may mabibigat na de-koryenteng makinarya
• Mga ospital na may mga MRI suite o high-powered na kagamitan sa imaging
• Mga broadcast studio na may kagamitan sa dalas ng radyo
• Mga pang-industriyang kapaligiran kung saan dapat tumakbo ang cable malapit sa mga VFD (variable frequency drive)
• Panlabas o semi-outdoor na mga instalasyon na napapailalim sa pagkakalantad sa kidlat

Kapag gumamit ka ng shielded cable, ang iyong patch panel ay dapat ding may shielded at maayos na grounded. Ang isang shielded cable na tinapos sa isang ungrounded o unshielded patch panel ay maaaring aktwal na gumanap nang mas malala kaysa sa UTP dahil ang hindi konektadong kalasag ay nagsisilbing antenna, nangongolekta ng interference sa halip na tanggihan ito. Ang buong shielded channel — cable, patch panel, keystone jacks, at patch cords — ay dapat na grounded sa isang punto upang maging epektibo.

T568A vs T568B: Aling Wiring Standard ang Gagamitin sa Patch Panel

Parehong T568A at T568B ay wastong TIA/EIA wiring standards para sa pagwawakas ng mga Ethernet cable sa patch panel punch-down port. Ang pagkakaiba sa teknikal na pagganap sa pagitan ng dalawa ay bale-wala — parehong sumusuporta sa parehong bilis at distansya. Ang mahalagang tuntunin ay pagkakapare-pareho: gamitin ang parehong pamantayan sa buong pag-install .

Ang T568B ay mas karaniwan sa mga komersyal na installation sa North America at ginagamit ng karamihan ng mga pre-made na patch cord na ibinebenta sa US market. Mas gusto ang T568A sa mga instalasyon ng gobyerno (ito ay tinukoy ng TIA-568-C na pamantayan ng gobyerno ng US para sa mga pederal na gusali) at karaniwan sa Europe at Australia.

Kung ikaw ay nagpapalawak o nagdaragdag sa isang umiiral nang pag-install, palaging itugma ang pamantayang ginagamit na. Ang paghahalo ng T568A at T568B sa loob ng parehong end-to-end na channel ay lumilikha ng crossover, hindi isang straight-through na koneksyon, na pipigil sa iyong link na lumabas sa karamihan ng mga switch.

Pagpili ng Patch Cord: Ang Iba Pang Kalahati ng Patch Panel Cable Equation

Karamihan sa mga tao ay ganap na nakatuon sa pahalang na cable run kapag iniisip kung anong cable ang gagamitin sa isang patch panel, ngunit ang patch cord na kumukonekta sa panel port sa iyong switch ay pare-parehong mahalaga. Ang isang patch cord na isang mas mababang kategorya kaysa sa iyong pahalang na cable ay lumilikha ng isang bottleneck sa punto ng koneksyon.

Itugma ang Kategorya ng Patch Cord sa Iyong Horizontal Cable

Kung pinatakbo mo ang Cat6 sa iyong patch panel, gumamit ng mga patch cord ng Cat6 sa harap. Ang paggamit ng mga patch cord ng Cat5e sa isang panel ng Cat6 at ang horizontal cable ng Cat6 ay nililimitahan ang channel sa pagganap ng Cat5e. Ang parehong naaangkop sa Cat6A — palaging gumamit ng mga patch cord na may rating na Cat6A na may mga patch panel ng Cat6A at pahalang na paglalagay ng kable.

Karaniwan ang mga karaniwang haba ng patch cord para sa pagkonekta ng mga patch panel sa mga switch 0.5m, 1m, 2m, o 3m . Ang mas maiikling mga kurdon ay nagbabawas sa pagkawala ng signal at panatilihing malinis ang iyong rack. Iwasang bumili ng mga bargain patch cord mula sa hindi na-verify na mga supplier — ang hindi magandang kalidad na mga patch cord na may maluwag na pares na twist o substandard na mga connector ay isa sa mga pinakakaraniwang sanhi ng pasulput-sulpot na mga pagkabigo sa link at nabawasan ang throughput sa kung hindi man ay mahusay na binuo na structured na mga sistema ng paglalagay ng kable.

Stranded vs Solid Conductor Patch Cords

Gumagamit ang mga patch cord ng mga stranded conductor (maraming manipis na wires na pinagsama-sama) sa halip na solidong conductor. Ang na-stranded na cable ay mas nababaluktot at lumalaban sa pisikal na pagkapagod mula sa paulit-ulit na pagyuko at paggalaw, na ginagawang perpekto para sa maikli, madalas na hinahawakan na pagtakbo sa pagitan ng patch panel at switch. Solid conductor cable — ginagamit para sa pahalang na pagtakbo — ay mas matigas at mabibitak sa loob kung paulit-ulit na ibaluktot.

Huwag gumamit ng solid conductor cable bilang patch cord. Ito ay gagana sa simula, ngunit ang mga panloob na konduktor ay mapapagod at mabibigo pagkatapos ng paulit-ulit na pagpasok ng plug at paggalaw ng cable.

Fiber Optic Cable at Mga Patch Panel: Isang Iba't Ibang Kategorya

Hindi lahat ng patch panel ay gumagamit ng tansong Ethernet cable. Ang mga fiber optic patch panel - tinatawag ding fiber distribution panels o fiber enclosures - ay ginagamit para sa backbone cabling sa pagitan ng mga equipment room, inter-building connections, at high-density data center interconnects. Nagsisilbi ang mga ito ng ibang function kaysa sa mga copper patch panel at nangangailangan ng ganap na magkakaibang mga kasanayan sa pamamahala ng cable.

Multimode vs Single-Mode Fiber sa Patch Panel

Ang mga fiber patch panel ay tumatanggap ng alinman sa multimode o single-mode fiber, at ang mga ito ay hindi maaaring palitan. Ang pagpili ay depende sa iyong transmission distance at application:

• OM3 multimode fiber sumusuporta sa 10GbE hanggang 300 metro at 40GbE hanggang 100 metro. Gumagamit ito ng 50-micron core at karaniwan sa mga application ng backbone ng campus at data center.
• OM4 multimode fiber umaabot sa 10GbE hanggang 550 metro at 100GbE hanggang 150 metro. Ito ang ginustong multimode standard para sa mga bagong pag-install ng data center.
• OS2 single-mode fiber sumusuporta sa paghahatid sa mga distansyang hanggang 10 km at higit pa, na ginagawa itong mahalaga para sa inter-building o campus-wide run.

Ang mga fiber patch panel ay mga passive device na nagbibigay ng mga organisadong termination point para sa fiber run. Ang aktwal na fiber patch cords na nagkokonekta sa mga kagamitan sa panel ay dapat gumamit ng mga katugmang uri ng connector (LC, SC, MPO/MTP) at mga katugmang uri ng fiber. Ang pagkonekta ng multimode patch cord sa isang single-mode trunk fiber ay nagreresulta sa matinding pagkawala ng pagpasok at isang hindi gumaganang link.

Mga Karaniwang Pagkakamali Kapag Pumipili ng Cable para sa Mga Network Patch Panel

Kahit na ang mga may karanasang installer ng network ay nakakagawa ng mga maiiwasang error kapag pumipili at nag-i-install ng cable para sa mga patch panel system. Ito ang mga pagkakamaling pinakamadalas na lumalabas sa pag-troubleshoot sa totoong mundo:

Gamit ang CCA (Copper-Clad Aluminum) Cable

Ang CCA cable — na gumagamit ng mga aluminum conductor na pinahiran ng manipis na tansong layer — ay ibinebenta sa kapansin-pansing mas mababang presyo kaysa sa tunay na copper cable, at ito ay madalas na mali ang label bilang karaniwang Ethernet cable online. Ang CCA cable ay hindi dapat gamitin sa mga pag-install ng patch panel. Ang aluminyo ay may mas mataas na electrical resistance kaysa sa tanso, mas mabilis itong nabubulok sa mga termination point, at nabigo itong matugunan ang mga pamantayan ng TIA-568 o ISO/IEC 11801. Maraming mga pagkabigo sa network na natunton pabalik sa mahinang katatagan ng link, labis na pagkawala ng packet, o mga PoE (Power over Ethernet) na mga device na hindi naka-on nang mapagkakatiwalaan ay naging sanhi ng CCA cable. Bumili lang ng cable mula sa mga mapagkakatiwalaang supplier na makakapagbigay ng ETL o UL na pag-verify ng mga pure copper conductor.

Lampas sa 100-Metro na Haba ng Channel

Ang pamantayan ng TIA-568 ay tumutukoy sa maximum na permanenteng link (horizontal run) na 90 metro, na ang natitirang 10 metro ay inilalaan sa mga patch cord sa bawat dulo, na nagbibigay ng kabuuang haba ng channel na 100 metro. Itinuturing ng maraming installer ang 100 metro bilang pahalang na limitasyon sa pagtakbo at pagkatapos ay magdagdag ng mga patch cord sa itaas, na itinutulak ang kabuuang channel sa nakalipas na detalye. Ang isang 95-meter horizontal run at dalawang 3-meter patch cord ay may kabuuang 101 metro — technically out of spec at potensyal na hindi maaasahan sa gigabit speeds.

Hindi tumutugma sa Kategorya ng Cable at Rating ng Patch Panel

Ang pag-install ng Cat6A cable sa isang Cat6-rated patch panel ay pumipigil sa iyong makamit ang isang certified Cat6A channel. Ang panel ay ang pinakamababang-rate na bahagi sa link, at ang mga katangian ng pagganap nito ay nagtatakda ng kisame para sa buong pagtakbo. Palaging tumugma o lumampas sa kategorya ng cable kapag pumipili ng patch panel. Ang paggamit ng Cat6A panel na may Cat6 cable ay katanggap-tanggap — ang panel ay sobrang tinukoy, na nag-aaksaya ng pera ngunit hindi nakakasama sa performance. Ang kabaligtaran ay hindi katanggap-tanggap.

Hindi pinapansin ang Bend Radius Habang Nag-i-install

Ang Ethernet cable ay may pinakamababang bend radius na dapat igalang sa panahon ng pag-install. Para sa Cat6 UTP, karaniwan ay ang minimum na radius ng bend apat na beses sa labas ng diameter ng cable , o humigit-kumulang 24 mm. Ang Cat6A ay nangangailangan ng mas malaking radius ng bend dahil sa mas makapal na konstruksyon nito. Ang mga masikip na baluktot ay nagpapa-deform sa mga pares na paikot-ikot sa loob ng cable, pinapataas ang crosstalk at nagpapababa ng kalidad ng signal — kung minsan ay sapat upang maiwasan ang paglipas ng pagsubok sa sertipikasyon.

Paano Pumili ng Tamang Cable para sa Iyong Tukoy na Patch Panel Scenario

Sa halip na maglapat ng iisang kumot na rekomendasyon, narito ang praktikal na gabay sa pagpapasya batay sa mga karaniwang sitwasyon sa pag-deploy:

• Maliit na opisina o home network na may hanggang 1 Gbps switching: Cat5e UTP na may Cat5e patch panel. Cost-effective, ganap na sapat, at madaling wakasan. Hindi na kailangang mag-upgrade maliban kung plano mong lumipat sa 10GbE switch.
• Ang bagong komersyal na pag-install ng opisina ay inaasahang tatagal ng 10 taon: Cat6 UTP na may patch panel ng Cat6. Nagbibigay ng headroom para sa 10GbE sa maikling pagtakbo at naghahatid ng mahusay na pagganap ng ingay kumpara sa Cat5e.
• Data center o high-density na kapaligiran na may 10GbE sa rack: Cat6A UTP (o F/UTP kung ang EMI ay isang alalahanin) na may Cat6A patch panel. Ito ang tanging opsyon na tanso na sumusuporta sa 10GbE sa buong 100-meter run.
• Inter-building o campus backbone links: OS2 single-mode fiber na may mga LC connectors at fiber patch panel. Ang Copper Ethernet ay hindi angkop para sa mga run na lampas sa 100 metro.
• Pang-industriya na kapaligiran na may mabibigat na de-koryenteng makinarya: Cat6A F/UTP o S/FTP shielded cable na may grounded, shielded patch panel. Ang tamang saligan sa panel ay sapilitan.
• Healthcare o education campus na may pinaghalong PoE at mga kinakailangan sa data: Cat6A UTP, na humahawak sa mas mataas na power delivery demands ng PoE (90W IEEE 802.3bt) na may mas mababang heat buildup kaysa sa Cat6 sa mga bundled cable run.

Pagsubok at Pag-certify ng Iyong Pag-install ng Cable ng Patch Panel

Ang pagpili ng tamang kategorya ng cable ay kalahati lamang ng trabaho. Ang isang Cat6 cable ay hindi wastong natapos — na may labis na pares na natanggal sa pagkakabuhol sa suntok-down, isang matalim na liko malapit sa panel, o isang hindi tugmang pamantayan ng mga kable — ay mabibigo na matugunan ang mga antas ng pagganap ng Cat6 kahit na ang tamang cable ay ginamit. Ang mga propesyonal na structured na pag-install ng kable ay na-verify gamit ang isang cable certification tester, hindi lamang isang basic continuity tester.

Ang mga tester ng sertipikasyon ng cable mula sa mga manufacturer tulad ng Fluke Networks (DSX-8000), IDEAL Networks, o Softing ay nagsasagawa ng mga sukat kabilang ang pagkawala ng insertion, NEXT, FEXT, return loss, at pagkaantala ng propagation sa buong saklaw ng frequency ng kategorya ng cable. Ang sertipikasyon ng channel ng Cat6 ay nangangailangan ng pagpasa sa lahat ng mga parameter hanggang sa 250 MHz; Ang Cat6A ay nangangailangan ng 500 MHz. Ang isang pumasa na ulat ng sertipikasyon ay ang tanging maaasahang kumpirmasyon na gaganap ang kumbinasyon ng iyong cable at patch panel gaya ng tinukoy .

Para sa mas maliliit na pag-install ng DIY, kinukumpirma ng pangunahing wire mapping tester ang mga tamang koneksyon ng pin at tinutukoy ang mga split pairs, open, at shorts — ang pinakakaraniwang punch-down na error. Bagama't hindi nito pinatutunayan ang pagganap, nakakakuha ito ng mga pagkakamali sa mga wiring bago ikonekta ang kagamitan.
