Ano ang isang patch panel network? Sasabihin ko sa iyo ang sagot.

Ang isang network patch panel ay tulad ng "central control panel" o "junction box" ng buong network cabling system.
Kung ihahambing mo ang mga network port sa mga dingding ng iyong kumpanya o tahanan sa mga saksakan ng kuryente, ang patch panel ay ang "power strip" na sentral na namamahala sa mga saksakan na ito.

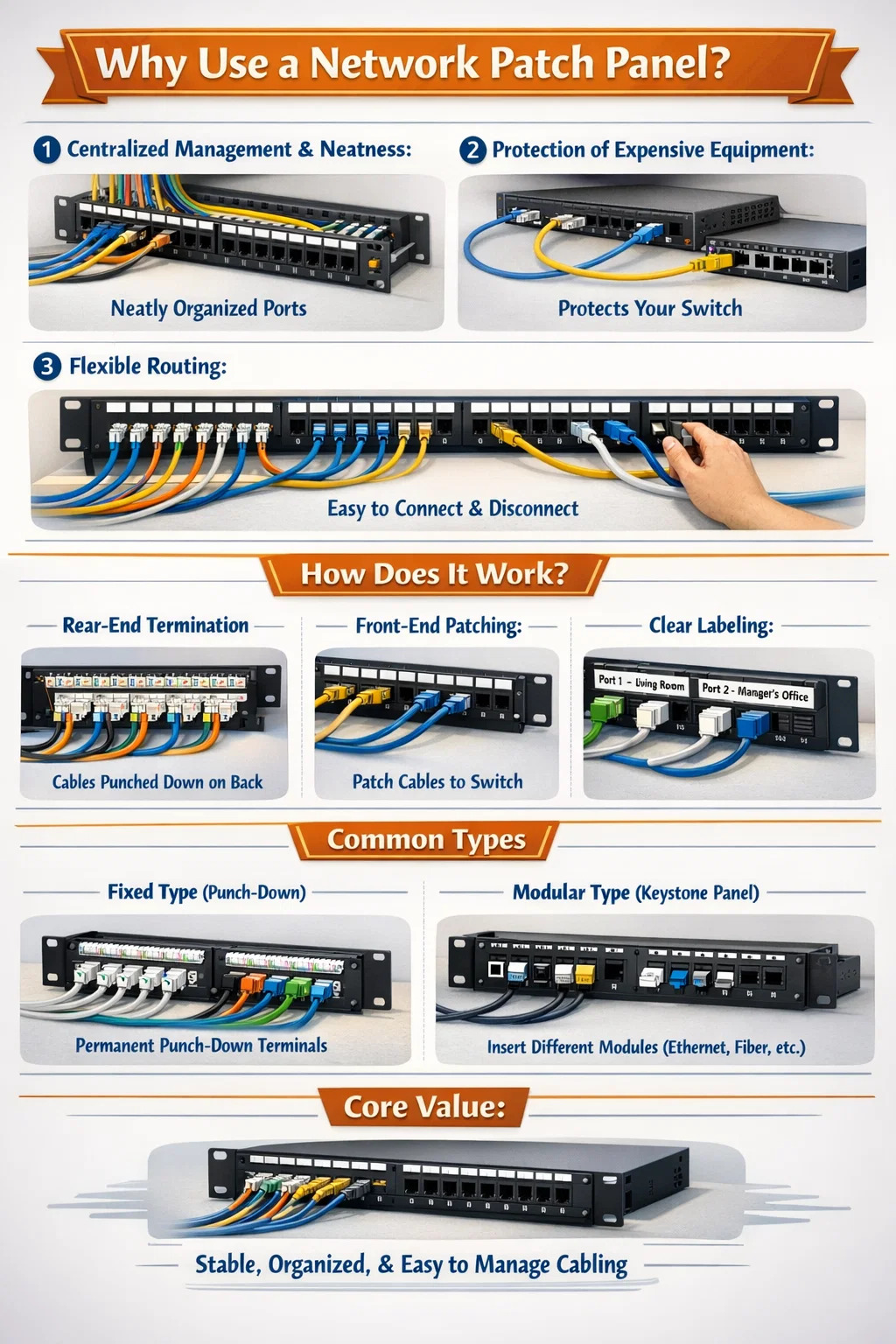

1️⃣ Bakit gagamit ng a Panel ng Patch ng Network ?

Sentralisadong Pamamahala at Kalinisan:

Isipin kung mayroon kang mga network cable mula sa 20 kuwartong direktang konektado sa isang switch; kung magkabuhol-buhol ang mga kable, ito ay magiging gulo. Sa pamamagitan ng isang patch panel ng network, ang lahat ng mahahabang cable na lumalabas sa mga dingding ay maayos na naka-secure sa likod ng panel, habang ang harap ay may isang serye ng mga port na maayos na nakaayos.

Proteksyon ng Mamahaling Kagamitan:

Ang mga kable ng network sa mga dingding ay karaniwang medyo matibay (single-strand na copper core), at ang madalas na pagsasaksak at pag-unplug ay madaling masira o makapinsala sa mga port ng switch. Gamit ang isang patch panel, maaari mong ikonekta ang patch panel at ang switch gamit ang mga flexible na patch cable. Kahit na kailangan ang madalas na pagbabago ng koneksyon, ang mga murang patch cable lamang ang masisira, hindi ang mga pangunahing cable sa dingding.

Flexible na Pagruruta:

Kung gusto mong magbigay ng network access sa room 1, hanapin lang ang kaukulang port sa network patch panel at ikonekta ito sa switch gamit ang isang maikling patch cable. Gustong idiskonekta? I-unplug lang ang patch cable; hindi na kailangang hawakan ang mga kable sa dingding.

2️⃣ Paano ito gumagana?

Pagwawakas sa Rear-end: Ang mga network cable (karaniwan ay Cat6 o Cat6a) na kinukuha mula sa iba't ibang silid sa panahon ng pagsasaayos ay "tinatanggal" sa likod ng patch panel. Ang prosesong ito ay tinatawag na "pagsuntok pababa," at ang mga dulo ng cable ay permanenteng naayos doon at hindi gumagalaw.
Front-end Patching: Ang harap ng patch panel ay may hilera ng mga karaniwang network cable interface. Gumagamit ka lang ng mga maiikling network cable (mga patch cable) upang ikonekta ang mga port sa patch panel sa katabing switch ng network, at ang network ay konektado.
I-clear ang Labeling: Ang mga patch panel ay karaniwang may mga puwang ng label. Maaari mong malinaw na lagyan ng label ang "Port 1 - Living Room," "Port 2 - Manager's Office," na ginagawang mas madali ang pag-troubleshoot ng mga problema sa network.

3️⃣ Mga Karaniwang Uri

Fixed Type (Punch-down type): Ang mga interface ay naayos na sa panel; pinindot mo lang ang mga wire core sa lugar.
Uri ng Modular (Empty Panel type): May mga butas lang ang panel; maaari kang magpasok ng iba't ibang uri ng keystone jack kung kinakailangan (halimbawa, ang ilang mga butas ay maaaring lagyan ng network cable modules, ang iba ay may fiber optic modules). Ang pamamaraang ito ay ang pinaka-kakayahang umangkop at kasalukuyang isang napaka-tanyag na diskarte.

4️⃣ Pangunahing Halaga

Ang layunin ng isang patch panel ng network ay hindi upang gawing mas mabilis ang network, ngunit upang gawin itong mas matatag, aesthetically kasiya-siya, at mas madaling mapanatili. Ito ang linya ng paghahati sa pagitan ng propesyonal at magulo na paglalagay ng kable.
