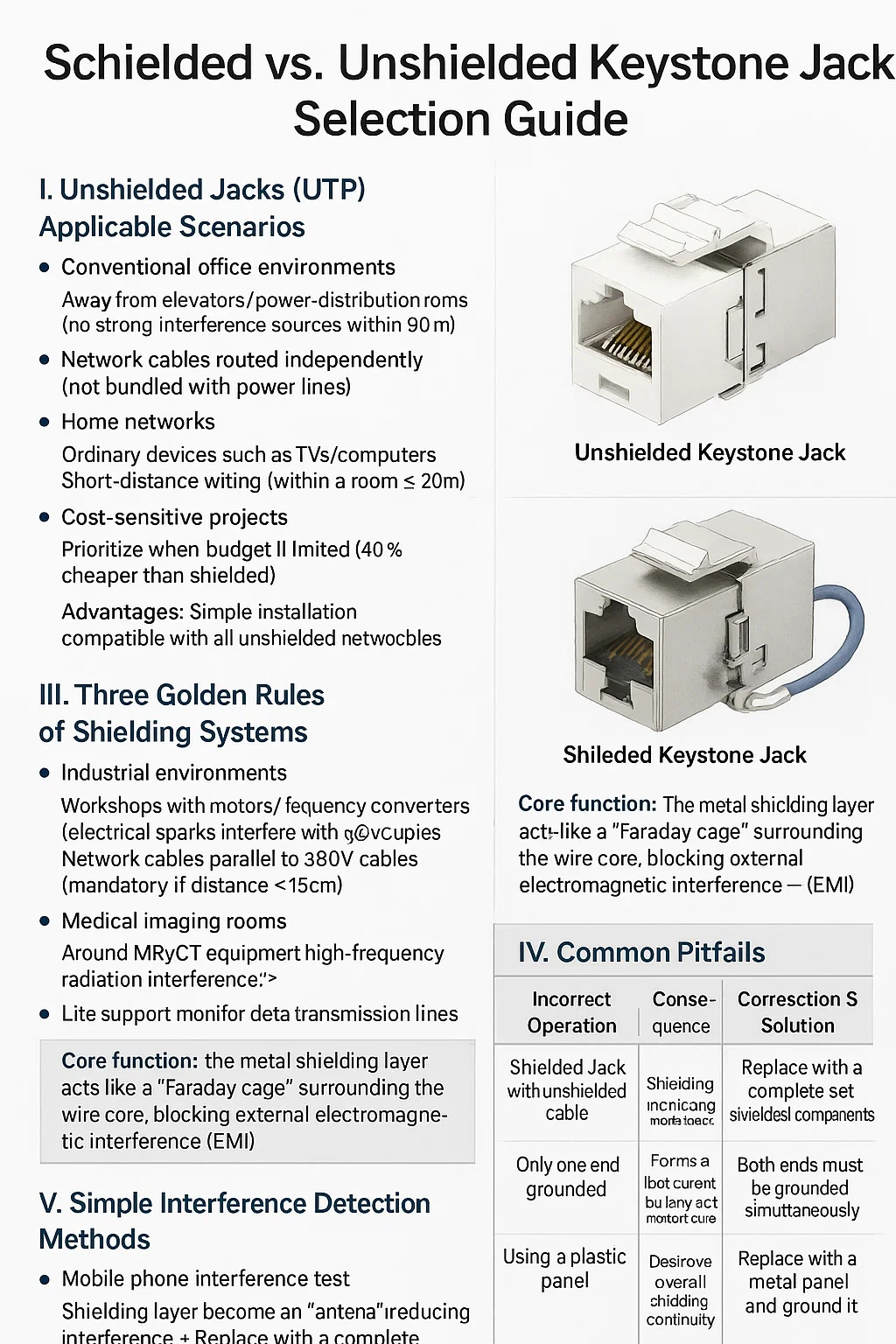

Shielded kumpara sa Unshielded Keystone Jack Gabay sa pagpili

I. UNSHIELDED JACKS (UTP) Naaangkop na mga senaryo

● Maginoo na mga kapaligiran sa opisina

Malayo sa mga elevator/silid ng pamamahagi ng kuryente (walang malakas na mapagkukunan ng panghihimasok sa loob ng 30 metro)
Ang mga cable sa network ay naka -ruta nang nakapag -iisa (hindi naka -bundle ng mga linya ng kuryente)

● Mga Home Network

Mga ordinaryong aparato tulad ng mga TV/computer
Mga kable ng maikling distansya (sa loob ng isang silid ≤ 20 metro)

● Mga proyekto na sensitibo sa gastos

Unahin kapag ang badyet ay limitado (40% mas mura kaysa sa kalasag)
Mga Bentahe: Simpleng pag -install, katugma sa lahat ng mga hindi naka -cable na mga cable sa network

Ii. Kinakailangan ang mga senaryo kung saan kinakailangan ang Shielded Jacks (STP/FTP)

● Mga pang -industriya na kapaligiran

Ang mga workshop na may motor/frequency converters (ang mga electrical sparks ay nakakasagabal sa mga signal ng network)
Mga cable ng network na kahanay sa 380V cable (sapilitan kung distansya <15cm)

● Mga silid sa medikal na imaging

Sa paligid ng kagamitan ng MRI/CT (panghihimasok sa high-frequency radiation)
Life Support Monitor Data Transmission Lines

● Mataas na peligro na panlabas na lugar

Malapit sa Base Station Antennas (Electromagnetic Interference)
Ang mga lugar na madaling kapitan ng mga bagyo (ang layer ng kalasag ay maaaring gabayan ang sapilitan na kidlat)
Core function:
Ang layer ng metal na kalasag ay kumikilos tulad ng isang "faraday cage" na nakapaligid sa core ng kawad, na humaharang sa panlabas na panghihimasok sa electromagnetic (EMI)

III. Tatlong gintong mga patakaran ng mga sistema ng kalasag

● Buong kalasag:

Network Cable Keystone Jack RJ45 Konektor ay dapat na lahat ay kalasag (pagkabigo ng anumang isang sangkap na nagbibigay ng hindi epektibo ang system)

● Dual-end grounding:

Grounding ang patch panel sa dulo ng gabinete
Grounding ang switch metal casing sa dulo ng kagamitan

● Pagpapanatili ng Anti-oksihenasyon:

Ang mga contact sa grounding ay dapat na sanded tuwing anim na buwan (upang maiwasan ang kalawang na sanhi ng pagkabigo sa saligan)

Iv. Karaniwang mga pitfalls

V. Simpleng pamamaraan ng pagtuklas ng panghihimasok

● Pagsubok sa Mobile Phone Interference:

Hawakan ang telepono malapit sa cable ng network sa panahon ng isang tawag → kung naririnig mo ang isang "buzzing" na tunog, umiiral ang pagkagambala

● Paraan ng pagtuklas ng multimeter:

Sukatin ang boltahe sa pagitan ng network cable at ang ground wire> 1V → grounding ay kailangang suriin

● Praktikal na pagsubok sa stress:

Ping ang gateway habang ang copier ay nagtatrabaho → kung ang rate ng pagkawala ng packet ay lumampas sa 5%, kailangang mai -block ito.
