Paano subukan ang hibla ng optic patch cords?

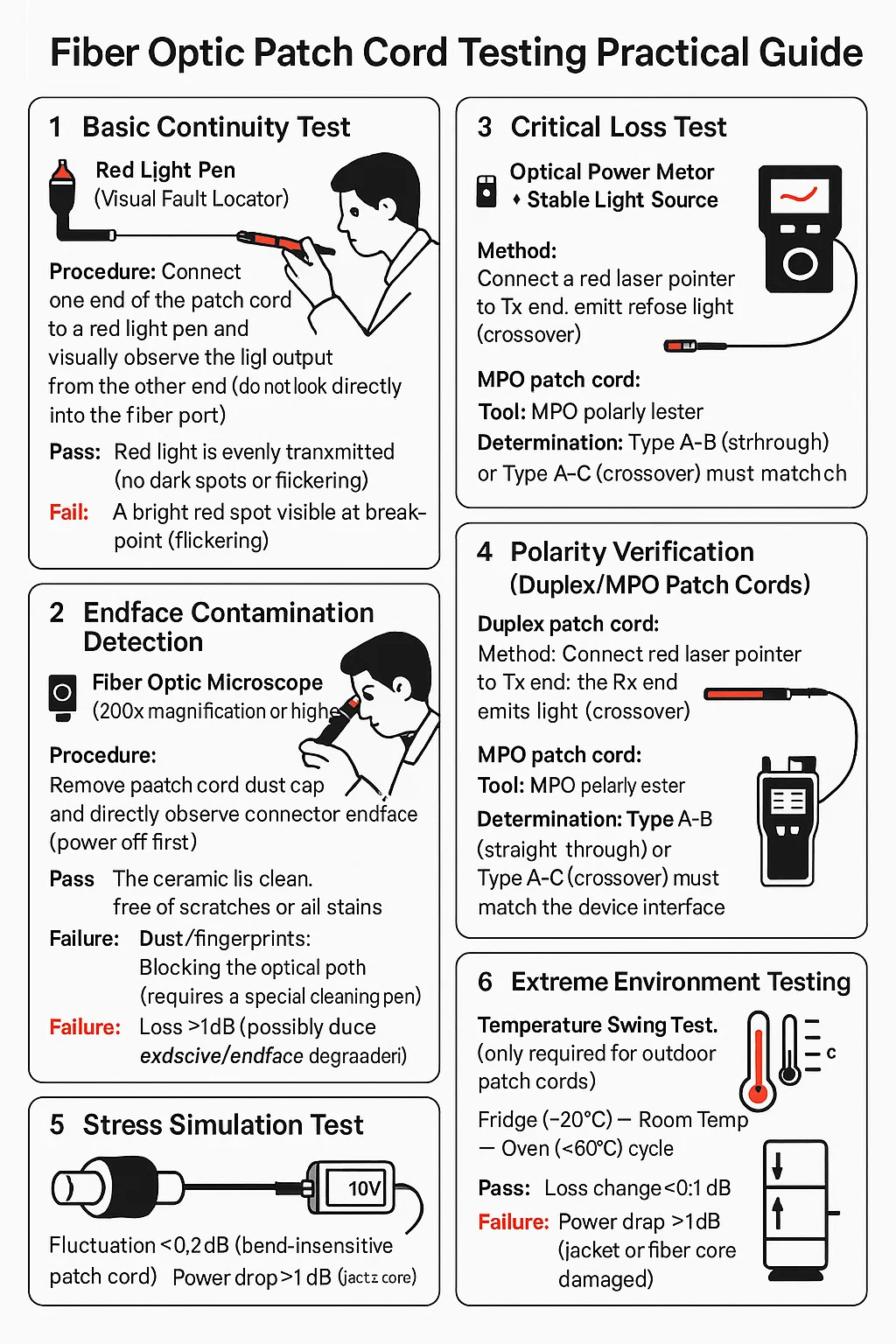

Fiber optic patch cord Pagsubok ng praktikal na gabay

1. Pangunahing Pagsubok sa Pagpapatuloy
Tool: Red Light Pen (Visual Fault Locator)
Pamamaraan: Ikonekta ang isang dulo ng patch cord sa isang pulang ilaw na pen at biswal na obserbahan ang ilaw na output mula sa kabilang dulo (huwag tumingin nang direkta sa hibla ng hibla).
Ipasa: Ang pulang ilaw ay pantay na ipinadala (walang madilim na mga spot o flickering).
Nabigo: Ang isang maliwanag na pulang lugar ay makikita sa breakpoint (ang lokasyon ng break ng fiber core).

2. Pagtuklas ng kontaminasyon ng Endface
Tool: Fiber Optic Microscope (200x magnification o mas mataas)
Pamamaraan: Alisin ang cap ng alikabok ng patch cord at direktang obserbahan ang Endface ng Konektor (Power Off Una).
Pass: Malinis ang ceramic sleeve, walang mga gasgas o mantsa ng langis.
Pagkabigo:
Alikabok/Fingerprint: Ang pagharang sa optical path (nangangailangan ng isang espesyal na panulat sa paglilinis).
Mga bitak/chips: Agad na itapon (hindi maibabalik).

3. Kritikal na Pagsubok sa Pagkawala
Tool: Optical power meter stabil light source
Pamamaraan: Ikonekta ang ilaw na mapagkukunan sa isang dulo ng patch cord at naglabas ng isang ilaw na sanggunian (hal., 1310nm). Ikonekta ang isang power meter sa kabilang dulo at basahin ang halaga ng pagkawala (dB).
Pass:
Multimode patch cord: ≤0.5dB (sa loob ng 100 metro).
Single-mode patch cord: ≤0.3dB (sa loob ng 1 kilometro).
Pagkabigo: Loss >1dB (possible: excessive bending/endface degradation).

4. Pag -verify ng Polaridad (Duplex/MPO Patch Cords)
Duplex patch cord:
Pamamaraan: Ikonekta ang isang pulang laser pointer sa dulo ng TX; Ang dulo ng RX ay dapat maglabas ng ilaw (crossover).
MPO patch cord:
Tool: MPO Polarity Tester
Pagpapasiya: Ang uri ng A-B (tuwid-through) o pag-type ng A-C (crossover) ay dapat tumugma sa interface ng aparato.

5. Pagsubok sa Stress Simulation
Scenario: Panganib sa baluktot/paghila ng patch cord pagkatapos ng pag -deploy
Pamamaraan:
I -wrap ang patch cord ng tatlong beses sa paligid ng isang 4cm diameter cylinder.
Subaybayan ang pagbabagu -bago ng optical power sa real time sa panahon ng pagsubok.
Pass: Fluctuation ≤0.2dB (Bend-insensitive patch cord). Pagkabigo: Drop ng Power> 1dB (nasira ang jacket o fiber core).

6. Labis na Pagsubok sa Kapaligiran
Pagsubok sa temperatura ng temperatura (kinakailangan lamang para sa mga panlabas na patch cords):
Fridge (-20 ° C) → temperatura ng silid → oven (60 ° C) cycle ng 3 beses.
Pass: Pagbabago ng pagkawala <0.1db.
Waterproof Test (IP67-Rated Patch Cords):
Imaw ang konektor sa tubig sa loob ng 30 minuto, punasan ang tuyo, at sukatin ang paglaban sa pagkakabukod (> 1000MΩ).
